รายละเอียดสินค้า:
การชำระเงิน:
|
| หมายเลขรุ่น: | ZXHQ-B+ | แหล่งจ่ายไฟทำงาน: | AC220V±10%,50Hz/60Hz |
|---|---|---|---|
| เอาท์พุต:: | 0~180Vrms, 12Arms, 36A (ค่าสูงสุด) | ชื่อผลิตภัณฑ์:: | เครื่องวิเคราะห์ CT PT แรงดันไฟฟ้าความถี่แปรผัน |
| ยี่ห้อ: | GDZX | มาตรฐานการทดสอบ: | IEC60044-1, IEC60044-6, C57.13 |
| ความแม่นยำในการวัดแรงดันไฟฟ้า: | ±0.2% | การจัดเก็บข้อมูล: | 1,000 |
| แสงสูง: | ชุดทดสอบ ct pt,ชุดทดสอบหม้อแปลงกระแส |
||

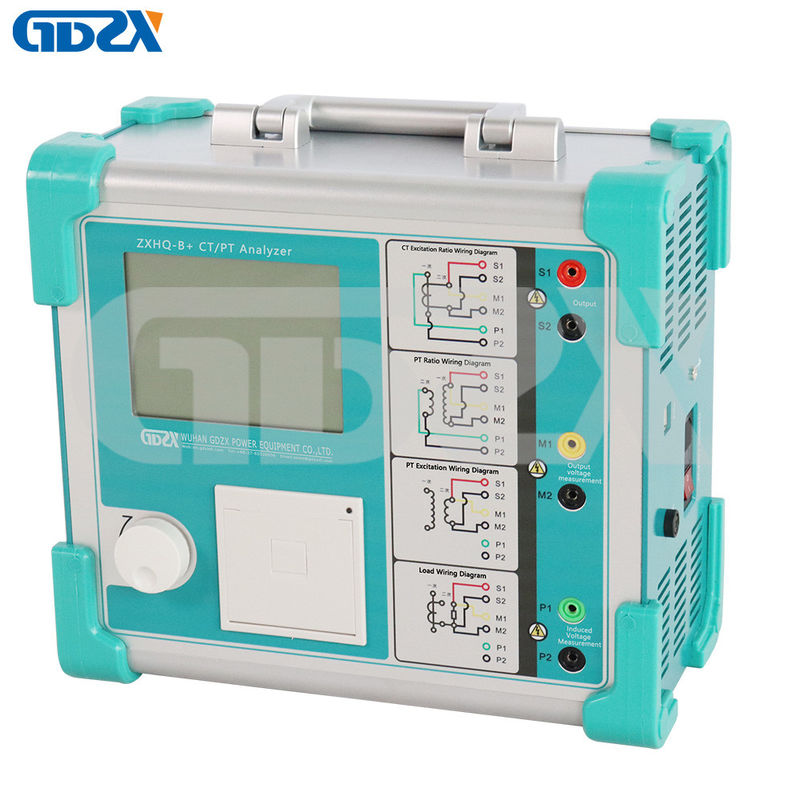

ZXHQ-B+เครื่องวิเคราะห์ CT PT ความถี่ตัวแปรมาตรฐาน IEC
เครื่องวิเคราะห์ ZXHQ-B+ CT/PT เป็นผลิตภัณฑ์ใหม่ที่สร้างขึ้นหลังจากนำคำแนะนำของลูกค้ามาใช้อย่างกว้างขวางและการศึกษาเชิงทฤษฎีเชิงลึก
ชุดผลิตภัณฑ์ที่มาพร้อมกับ DSP และ ARM ประสิทธิภาพสูงขั้นสูงการผลิตเทคโนโลยีช่วยรับประกันประสิทธิภาพของผลิตภัณฑ์ที่เสถียรและเชื่อถือได้ฟังก์ชั่นเต็มรูปแบบ ส่วนใหญ่ใช้สำหรับการทดสอบ CT ต่างๆ (ประเภทการป้องกัน, ประเภทการวัด, ประเภท TP) และหน่วยแม่เหล็กไฟฟ้า PT: ลักษณะการกระตุ้น (ลักษณะโวลต์-แอมแปร์), อัตราส่วนการหมุน, ขั้ว, ความต้านทานของขดลวดทุติยภูมิ, ภาระทุติยภูมิ, ข้อผิดพลาดของอัตราส่วน , ข้อผิดพลาดของมุม คนอกจากนี้ยังผ่านอินเทอร์เฟซ USB สำหรับการถ่ายโอนข้อมูลและอัปโหลดข้อมูลการทดสอบ การแก้ไขและการบันทึกหรือการพิมพ์การทำงานที่ง่ายและสะดวก ปรับปรุงประสิทธิภาพการทำงานไซ
คุณสมบัติครบถ้วน ระบบอัตโนมัติระดับสูง ประสิทธิภาพสูง เป็นผู้นำในตลาดพวกเขาเป็นอุปกรณ์ทดสอบระดับมืออาชีพสำหรับการตรวจสอบหม้อแปลงไฟฟ้าในอุตสาหกรรมพลังงานไฟฟ้า
แนะนำคุณสมบัติ:
1. ไม่จำเป็นต้องใช้หม้อแปลงมาตรฐาน, บูสเตอร์, กล่องโหลด, กล่องควบคุมแรงดันไฟฟ้าหรือสายไฟหลัก, การเชื่อมต่อสายที่เรียบง่ายและใช้งานง่าย
2. ทดสอบเส้นโค้งลักษณะเฉพาะของ CT/PT A/V และเส้นโค้งข้อผิดพลาด 10% ตามวิธีความถี่ตัวแปรขั้นสูง แรงดันไฟ AC เอาต์พุตสูงสุด 160V และกระแสเอาต์พุต 5Arms (ค่าสูงสุด:15A) แต่แรงดันเข่า CT สูงถึง 60KV
3. สามารถวัดข้อผิดพลาดของอัตราส่วนและข้อผิดพลาดของมุมด้วยความแม่นยำสูง ข้อผิดพลาดของอัตราส่วนที่อนุญาต: ± 0.05% ข้อผิดพลาดของมุมที่อนุญาต: ± 2 นาที สามารถทดสอบหม้อแปลงกระแสระดับ 0.02S เปลี่ยนช่วงการวัดอัตราส่วน: 1 ~ 35000
4. แสดงพารามิเตอร์โดยอัตโนมัติ: แรงดันจุดเข่า / กระแส, เส้นโค้งข้อผิดพลาด 10% (5%), ปัจจัยจำกัดความแม่นยำ (ALF), ปัจจัยความปลอดภัยของเครื่องมือ (FS), ค่าคงที่เวลาที่สอง (Ts), ค่าสัมประสิทธิ์การคงอยู่ (Kr), อิ่มตัว และความเหนี่ยวนำไม่อิ่มตัว เป็นต้น
5. เป็นไปตามมาตรฐาน: IEC60044-1, GB16847 (IEC60044-6) GB1207 ฯลฯ เลือกมาตรฐานการทดสอบอัตโนมัติตามประเภทและระดับของหม้อแปลง
6. คลิกเพียงครั้งเดียวสามารถเสร็จสิ้นการต้านทาน CT DC, การกระตุ้น, อัตราส่วน, การทดสอบขั้วโหมดการเชื่อมต่อสายเดียวสำหรับการทดสอบ CT ทั้งหมดยกเว้นการทดสอบโหลด
7. ส่วนต่อประสานที่เป็นมิตร
8.5.7 นิ้ว LCD ชัดเจนในแสงแดด
9.Optical หมุนเมาส์เพื่อควบคุม ใช้งานง่าย
10.เครื่องพิมพ์ในตัวสำหรับพิมพ์รายงานการทดสอบ
11. ด้วยอินเทอร์เฟซการสื่อสาร USB
ความจุ 12.Dta สูงถึง 1,000 ชุดไม่สูญหายเมื่อปิดเครื่อง
13.พร้อมซอฟต์แวร์วิเคราะห์สำหรับเปรียบเทียบข้อมูลและประเมินผล
14.พกพาสะดวกเพราะน้ำหนักไม่เกิน 9 Kg.(เจ้าภาพ)
ผลิตภัณฑ์ พารามิเตอร์:
| เอาต์พุต | 0~180Vrms, 12Arms, 36A (ค่าสูงสุด) | |||||||
| อัตราส่วน CT | พิสัย | 1~40000 | ความแม่นยำ | ±0.05% | ||||
| อัตราส่วนพีที | พิสัย | 1~40000 | ความแม่นยำ | ±0.05% | ||||
| เฟส | พิสัย | ±2 นาที | ปณิธาน | 0.5 นาที | ||||
| ความต้านทาน DC ที่คดเคี้ยวทุติยภูมิ | พิสัย | 0~300โอห์ม | ปณิธาน | 0.2% ± 2mΩ | ||||
| ภาระไฟฟ้ากระแสสลับ | พิสัย | 0~1000VA | ความแม่นยำ | 0.2%±0.02VA | ||||
| แหล่งจ่ายไฟ | AC220V±10%,50Hz/60Hz | |||||||
| สภาวะแวดล้อม | อุณหภูมิในการทำงาน:-10ºC~50ºC, ความชื้น: ≤90% | |||||||
| น้ำหนักและขนาด | ขนาด:365*290*153 มม. น้ำหนักสุทธิ<10กก | |||||||
เครื่องวิเคราะห์ CT PTพารามิเตอร์ทางเทคนิค :
|
แบบอย่าง |
ZXHQ-บี+ | ||
| มาตรฐานการทดสอบ | IEC60044-1, IEC60044-6, C57.13 | ||
| เอาต์พุต | 0 ~ 180Vrms 12 แขน 36A (สูงสุด) | ||
| การวัดแรงดันไฟฟ้าที่หัวเข่า | 60kV | ||
| ความแม่นยำในการวัดแรงดันไฟฟ้า | ±0.2% | ||
| การวัดกระแส | / | ||
|
CTอัตราส่วน
|
พิสัย | 1~40000 | |
| ความแม่นยำ | สูงสุด 0.1% | ||
|
พี.ทีอัตราส่วน
|
พิสัย | 1~40000 | |
| ความแม่นยำ | สูงสุด 0.1% | ||
| เฟส | ข้อผิดพลาด | ±5 นาที | |
| ปณิธาน | 0.5 นาที | ||
| ความต้านทานไฟฟ้ากระแสตรง | พิสัย | 0~300โอห์ม | |
| ความแม่นยำ | 0.5% ± 2mΩ | ||
| ภาระรอง | พิสัย | 0~1000VA | |
| ความแม่นยำ | 0.5%±0.05VA | ||
| การจัดเก็บข้อมูล | 1,000 | ||
| การวัดอุณหภูมิ | / | ||
| แหล่งจ่ายไฟ | AC220V±10%,50Hz | ||
| สภาวะแวดล้อม | อุณหภูมิในการทำงาน : -10โอC ~ 50โอC, ความชื้น: ≤90% | ||
เคล็ดลับบางอย่าง:
เหตุใดเครื่องทดสอบหม้อแปลงจึงแบ่งออกเป็นประเภทสามัญและความถี่ตัวแปรพิมพ์?วิธีการเลือก?
ทั่วไปเครื่องวิเคราะห์ CT PT ,ส่วนใหญ่ใช้สำหรับการทดสอบลักษณะ CT volt-ampere, การทดสอบลักษณะ PT volt-ampere, การทดสอบขั้ว CT, การทดสอบขั้ว PT, การทดสอบขั้วอัตราส่วนการแปลง CT และการทดสอบขั้วอัตราส่วนการแปลง PT;
เครื่องวิเคราะห์ CT PT ความถี่ตัวแปรส่วนใหญ่จะใช้สำหรับเครื่องมือทดสอบภาคสนามอเนกประสงค์ที่ออกแบบมาสำหรับคุณลักษณะของโวลต์-แอมแปร์ อัตราส่วนการเปลี่ยนแปลง ขั้ว เส้นโค้งข้อผิดพลาด ความแตกต่างของอัตราส่วนความแตกต่างเชิงมุม การคำนวณจุดเบี่ยงเบน และการตรวจสอบวงจรด้านทุติยภูมิรองรับการตรวจจับสถานะคงตัวของ CT และ PT (คลาสการป้องกัน, คลาสการวัด, คลาส TP) และพารามิเตอร์ทันที
โดยรวมแล้ว ฟังก์ชันการทดสอบของเครื่องทดสอบหม้อแปลงทั้งสองนี้มีความทับซ้อนกันอย่างมากข้อดีของเครื่องทดสอบตัวแปลงความถี่เหนือเครื่องทดสอบหม้อแปลงทั่วไปคือ ความเร็ว ความแม่นยำ และความสะดวกในการใช้งาน ข้อดีของเครื่องทดสอบตัวแปลงความถี่ มากขึ้น แต่ราคาก็สูงขึ้นเช่นกัน พนักงานไฟฟ้าจำเป็นต้องเลือกตามความต้องการที่แท้จริง
วอูฮันGDZXพีสูงกว่าอีอุปกรณ์คโอ.,ลtdให้คุณ:
1: ราคาโรงงานโดยตรง
2: คุณภาพดี
3: จัดส่งด่วนภายใน 15 วัน
4: ยินดีต้อนรับการสั่งซื้อขนาดเล็ก ..
5: การชำระเงินออนไลน์
6:สนับสนุนรับประกันฟรีหนึ่งปีรับประกันคุณภาพสามปีการบำรุงรักษาตลอดอายุการใช้งาน
7: บริการหลังการขาย 24/7
