ระบบทดสอบเรโซแนนซ์สำหรับ CVT

เครื่องทดสอบเรโซแนนซ์นี้ใช้กันอย่างแพร่หลายสำหรับการทดสอบในสถานที่ของหม้อแปลงแรงดันไฟฟ้าแบบ Capacitive (ต่ำกว่า 500KV)

1. รูปคลื่นแรงดันไฟขาออกดี บิดเบือน <0.5%

2. ต้องการความจุขนาดเล็ก ความจุที่ต้องการคือ 1/Q ของความจุที่วัดได้ และค่าของ Q อาจเป็น 20-60

3. ไม่จำเป็นต้องมีการป้องกันกระแสเกิน ระบบจะ detuned หากอุปกรณ์ที่วัดได้ถูกทำลาย แรงดันไฟฟ้าสูงของอุปกรณ์เพิ่มเสียงสะท้อนจะสูญเสียไป เครื่องปฏิกรณ์จะจำกัดกระแสไฟฟ้าลัดวงจรทันที จะไม่เพิ่มความเสียหายให้กับการวัด อุปกรณ์.

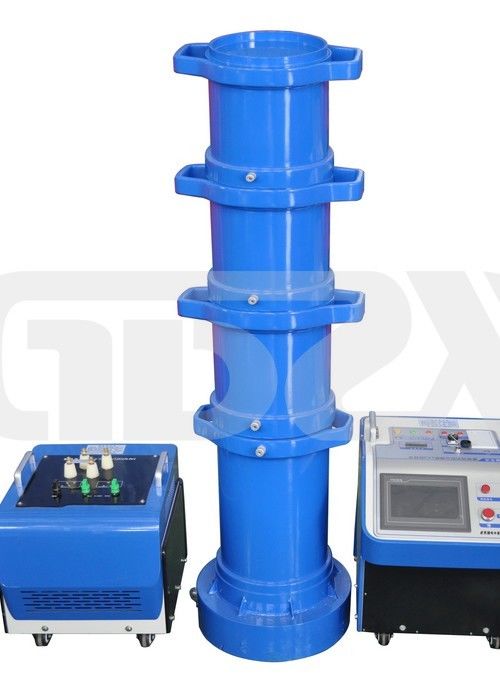

4. สะดวกในการขนส่งในไซต์อุปกรณ์นี้เป็นอุปกรณ์เรโซแนนซ์อนุกรมแบบรวมแบบแห้งซึ่งประกอบด้วยหม้อแปลงกระตุ้นและเครื่องปฏิกรณ์เรโซแนนซ์หลายตัวปริมาตรของหน่วยมีขนาดเล็กและเบา

5. ฟังก์ชันการป้องกันที่สมบูรณ์แบบพร้อมการป้องกันตำแหน่งเป็นศูนย์ (ห้ามไม่ให้ระบบเริ่มทำงานหากปุ่มเอาต์พุตแรงดันไฟฟ้าไม่อยู่ที่ตำแหน่งศูนย์) การป้องกันแรงดันไฟเกิน การป้องกันกระแสไฟเกิน การป้องกันไฟแฟลชเกิน ทำให้มั่นใจได้ถึงความน่าเชื่อถือของระบบ

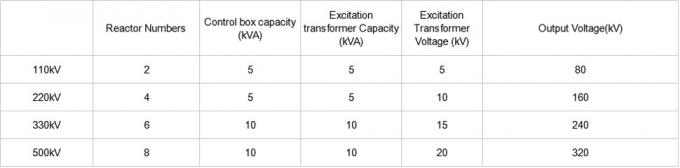

 ตัวชี้วัดทางเทคนิค
