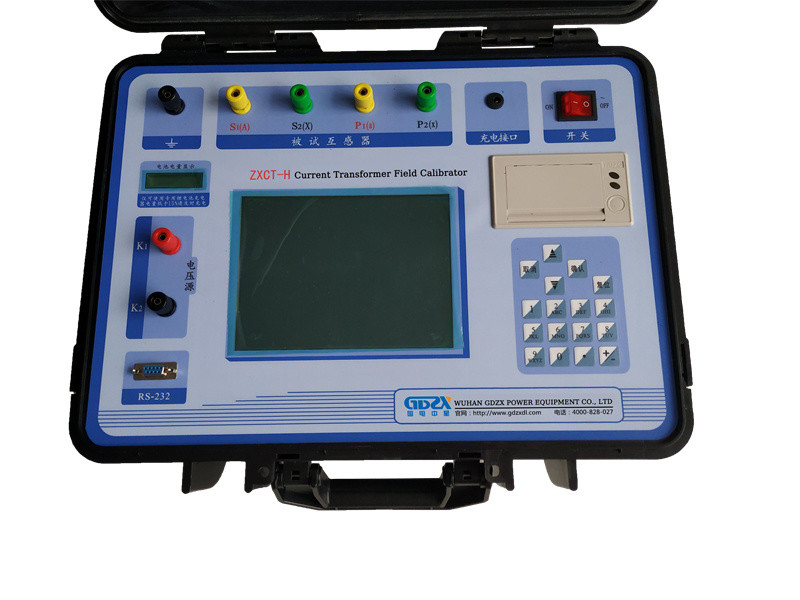

เครื่องสอบเทียบสนามหม้อแปลงกระแส ZXCT-H

เครื่องสอบเทียบสนามหม้อแปลงกระแสไฟอัตโนมัติเต็มรูปแบบประสิทธิภาพสูง

การแนะนำสินค้า

อุปกรณ์วัดพลังงานไฟฟ้าแรงสูงของโรงไฟฟ้าและสถานีไฟฟ้าย่อย และอุปกรณ์วัดพลังงานไฟฟ้าของผู้ใช้จำนวนมาก เกี่ยวข้องกับผลประโยชน์ของการผลิตกระแสไฟฟ้า การส่งกำลัง การจ่ายไฟ และผู้ใช้หลายฝ่ายเพื่อให้แน่ใจว่าการวัดที่แม่นยำ การตรวจสอบจะต้องดำเนินการตาม SD109 "ระเบียบการตรวจสอบสำหรับอุปกรณ์วัดพลังงานไฟฟ้า" และ DL / T448-2000 "ระเบียบการจัดการทางเทคนิคสำหรับอุปกรณ์วัดไฟฟ้า"

   เครื่องสอบเทียบสนามหม้อแปลงกระแส ZXCT-Hได้รับการพัฒนาโดยใช้เทคโนโลยีการทดสอบระดับไฮเอนด์ การออกแบบวงจรอิเล็กทรอนิกส์ขนาดใหญ่ และเป็นไปตามระเบียบข้อบังคับระดับประเทศที่เกี่ยวข้องแก้ปัญหาการตรวจสอบในสถานที่ของหม้อแปลงกระแสและหม้อแปลงแรงดันไฟฟ้าที่มีความเข้มในการทำงานสูงและการทำงานที่น่าเบื่อ

คุณสมบัติ

1. เครื่องมือยังมีวิธีการแบบเรียกซ้ำเพื่อวัดข้อผิดพลาดของหม้อแปลงกระแสซึ่งสะดวกสำหรับการตรวจสอบอุปกรณ์วัดในสถานที่

2. การตรวจสอบในสถานที่ของหม้อแปลงกระแสไม่จำเป็นต้องใช้หม้อแปลงกระแสมาตรฐาน, ตัวยกกระแส, กล่องโหลด, กล่องควบคุมแรงดันไฟฟ้าและตัวนำกระแสสูงใช้การเดินสายทดสอบและการทำงานที่ง่ายมากเพื่อให้สามารถตรวจสอบหม้อแปลงกระแสได้ ซึ่งช่วยลดงานได้อย่างมาก ความเข้มและประสิทธิภาพการทำงานได้รับการปรับปรุง ซึ่งสะดวกสำหรับการตรวจสอบหม้อแปลงในสถานที่ทำงาน

3. เครื่องมือนี้มีหม้อแปลงแรงดันไฟฟ้ามาตรฐานเทียบเท่ากับอัตราส่วนการเปลี่ยนแปลงเดียวกันของหม้อแปลงกระแสที่วัดได้ความแม่นยำสามารถเข้าถึงระดับ 0.05 และสามารถวัดอัตราส่วนการเปลี่ยนแปลงและข้อผิดพลาดขณะไม่โหลดของหม้อแปลงกระแสที่วัดได้อย่างแม่นยำจากนั้นรวมผลการทดสอบอิมพีแดนซ์และการรับเข้าเพื่อคำนวณข้อผิดพลาดของหม้อแปลงไฟฟ้า

4. ใช้การทดสอบแหล่งจ่ายไฟความถี่ที่แตกต่างกันใกล้กับความถี่ไฟฟ้าเพื่อป้องกันการแผ่รังสีแม่เหล็กไฟฟ้าในสถานที่ทำงานและการรบกวนแบบอนุกรม

5. ช่วงการวัดกว้างสามารถเข้าถึง 5A / 5A ~ 25000A / 5A หรือ 5A / 1A ~ 6300A / 1A

6. ด้วยฟังก์ชั่นของอัตราส่วนการเปลี่ยนแปลงของหม้อแปลงกระแสและการทดสอบความต้านทานภายในของขดลวดทุติยภูมิ

7. ใช้จอแสดงผลคริสตัลเหลวสีความละเอียดสูงขนาด 800 × 600 พร้อมอินเทอร์เฟซและการออกแบบการใช้งานแบบ humanized และใช้หน้าจอสัมผัสเพื่อช่วยในการทำงานทำให้การทำงานสะดวกและรวดเร็วยิ่งขึ้น

8. การใช้อัลกอริธึมซอฟต์แวร์ที่แม่นยำ ความแม่นยำของข้อมูลการวัดได้รับการปรับปรุงให้ดียิ่งขึ้นไปอีก

9. มีความฉลาดในการตัดสินสถานะการเดินสายภายนอก และแจ้งข้อผิดพลาดในการเดินสาย อัตราส่วนการเปลี่ยนแปลง ข้อผิดพลาดของขั้ว ฯลฯ

10. ปัดเศษข้อมูลการทดสอบโดยอัตโนมัติและตัดสินว่าเกินพิกัดหรือไม่ข้อมูลค่าที่ไม่ผ่านเกณฑ์จะแสดงเป็นสีส้ม และค่าค่าที่ไม่ผ่านเกณฑ์จะแสดงที่มุมล่างขวาของหน้าต่าง

11. ออกข้อสรุปการตรวจสอบในสถานที่โดยตรง ผ่านเกณฑ์หรืออยู่นอกเหนือความคลาดเคลื่อน

12. หน่วยความจำขนาดใหญ่สามารถจัดเก็บข้อมูลการทดสอบภาคสนามได้มากถึง 1,000 รายการ

13. ใช้อินเทอร์เฟซ RS232 หรือ USB เพื่อเชื่อมต่อคอมพิวเตอร์เพื่อพิมพ์ใบรับรองข้อมูล

14. โครงแม่พิมพ์พลาสติกวิศวกรรมใช้เพื่อป้องกันแรงกระแทกและแรงดันเพื่อความปลอดภัยของผู้ปฏิบัติงานและอุปกรณ์ในสถานที่

ตัวชี้วัดทางเทคนิค

1. ส่วนการวัดข้อผิดพลาดของหม้อแปลงกระแส

1) ความถูกต้องโดยรวม: 1/3 ของขีดจำกัดข้อผิดพลาดของหม้อแปลงกระแสที่วัดได้

2) ช่วงการทดสอบ: 5A / 5A ~ 25000A / 5A หรือ 5A / 1A ~ 6300A / 1A

หมายเหตุ: หม้อแปลงกระแสที่มีกระแสทุติยภูมิ 1A สามารถแปลงเป็น 31500A / 1A ได้โดยวิธีการวัดรอบแอมแปร์เท่ากันวิธีทดสอบอื่น ๆ สำหรับอัตราส่วนหม้อแปลงกระแสที่ไม่ปรากฏในตารางมีดังนี้:

ใช้วิธีเปลี่ยนแอมแปร์เท่ากับเพื่อทดสอบหม้อแปลงกระแส ตัวอย่างเช่น คุณต้องทดสอบหม้อแปลง 1000A / 5A โปรดผ่านสายทดสอบของเครื่องมือผ่านสองรอบของหม้อแปลงกระแส แล้วทดสอบอินพุตปัจจุบันคือ เพียง 500A.วิธีการทดสอบนี้ไม่ส่งผลต่อความถูกต้องของข้อมูลการทดสอบหม้อแปลงไฟฟ้า

ในทำนองเดียวกัน อัตราส่วนการแปลงอื่นๆ ใช้วิธีการประมวลผลต่อไปนี้:

3) ช่วงการทำงานของหม้อแปลงกระแสที่ทดสอบ: 1% ～ 200%

4) โหลดรอง: 2.5VA ～ 300VA, COSφ = 0.1 ～ 1.0

5) ช่วงความแม่นยำของหม้อแปลงกระแสทดสอบ: 1.0, 0.5, 0.5S, 0.2 และ 0.2S

6) ข้อผิดพลาดในการวัดความต้านทาน / การรับเข้า: ≤5.0%

7) ช่วงการวัด: R: 0.00Ω ~ 20.0Ω

Y: 0.000mS ～ 100.0mS

2. ส่วนหนึ่งของเครื่องสอบเทียบหม้อแปลงแรงดันไฟฟ้า

1) ข้อผิดพลาดพื้นฐาน:

ก.ส่วนประกอบในเฟส:

2. ส่วนหนึ่งของเครื่องสอบเทียบหม้อแปลงแรงดันไฟฟ้า

1) ข้อผิดพลาดพื้นฐาน:

ก.องค์ประกอบในเฟส: X = (X × 2% + Y × 2% 2 คำ)

Y = (X × 2% + Y × 2% 5 คำ)

"X", "Y" - ค่าที่แสดงของเครื่องมือ

"5 คำ" - ข้อผิดพลาดเชิงปริมาณของเครื่องมือ

ข.ตารางเปอร์เซ็นต์: ระดับ 1

ค.ช่วงการวัด: f: 0.0000% ～ 200.0%

Δ: 0.000 ′ ～ 999.9 ′

3. การใช้พลังงานของอุปกรณ์: 20VA

4. ระดับความแม่นยำของเครื่องมือ: ระดับ 0.05S

5. มิติภายนอกสูงสุด: 460 × 375 × 183mm

6. น้ำหนัก: 10.0กก.
