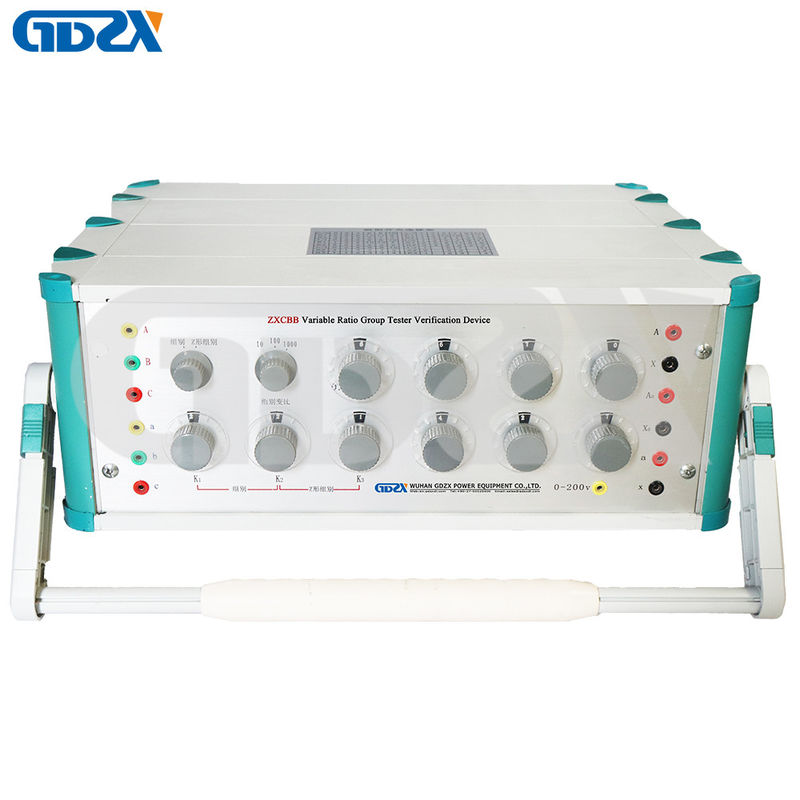

อุปกรณ์ทดสอบกลุ่มอัตราส่วนตัวแปร ZXCBB

บทนำ:

อุปกรณ์นี้ใช้เพื่อทดสอบความแม่นยำของอัตราส่วนการหมุน, ความละเอียด และกลุ่ม (รวมถึงชนิด Z) ของเครื่องทดสอบอัตราส่วนการหมุนของหม้อแปลงเครื่องมือที่มีความแม่นยำ 0.5 หรือต่ำกว่า 0.05 ประกอบด้วยสองส่วน: PT สามเฟสมาตรฐานและตัวแบ่งแรงดันไฟฟ้าแบบเหนี่ยวนำ PT ใช้เพื่อทดสอบฟังก์ชันการทดสอบกลุ่มอัตราส่วนของเครื่องทดสอบอัตราส่วน ตัวแบ่งแรงดันไฟฟ้าแบบเหนี่ยวนำใช้เพื่อทดสอบความแม่นยำและความละเอียดของเครื่องทดสอบอัตราส่วน

ตัวชี้วัดทางเทคนิค:

ฟังก์ชัน

1. การทดสอบอัตราส่วนการหมุนโดยตัวแบ่ง

ช่วงอัตราส่วนการหมุนสามารถตั้งค่าล่วงหน้าเป็นส่วนกลับของค่าใดๆ ในช่วง 1.111111～0.0000001 เมื่ออัตราส่วนการหมุนเป็น 1,2,5,10,20,50,100,200,500,1000,2000,2500 ควรเลือกมาตราส่วนหน้าปัดของตัวแบ่งแรงดันไฟฟ้าแบบเหนี่ยวนำเป็น 1.000000,0.5000000,0.2000000,0.1000000,0.0500000,0.0200000,0.0100000,0.0050000,0.0020000,0.0010000,0.00050000,0.00040000 แรงดันไฟฟ้าพิกัด UAX คือ 200V สามารถทำงานได้ภายใต้ 20%～100% ของแรงดันไฟฟ้าพิกัด

2. การทดสอบความละเอียด

โดยปกติจะตั้งค่าตัวแบ่งในช่วง 0.1000000～0.0999900 ซึ่งหมายถึงอัตราส่วนการหมุนเป็น 10.000～11.100 ค่าที่แสดงของเครื่องทดสอบอัตราส่วนควรเปลี่ยนแปลงอย่างเห็นได้ชัดเมื่อค่าที่ตั้งค่าตัวแบ่งเปลี่ยนแปลง

3. การทดสอบแบบตรง

หมายถึงการทดสอบเมื่อค่าที่ตั้งค่าตัวแบ่งเป็น 1.000000 เมื่อทำการทดสอบนี้ UAB ปฐมภูมิจะเชื่อมต่อโดยตรงกับขั้วทุติยภูมิ (ขั้ว a, b) กล่าวคือ UAB=Uab เป็นการตรวจสอบตัวเอง 1/1 แต่เมื่อเครื่องทดสอบอัตราส่วนเป็นชนิดที่ไม่ได้รับอนุญาตให้ทำการทดสอบแบบตรงเช่นนี้ สามารถใช้ขดลวดแยกแบบเหนี่ยวนำเพื่อทำการทดสอบแยก 1/1 ได้

4. การทดสอบกลุ่มอัตราส่วน

PT สามเฟสมาตรฐานสามารถทำได้ 12 กลุ่มสำหรับการทดสอบกลุ่มของเครื่องทดสอบอัตราส่วน อัตราส่วนการหมุนสามารถเป็น 10 หรือ 100 หรือ 1000 รวม 3 ตัวเลือก ข้อผิดพลาดแต่ละเฟสของ PT น้อยกว่า 0.05%

5. การทดสอบกลุ่มชนิด Z

ทั้งหมด 10 กลุ่ม (△/Z หรือ Y/Z) สำหรับชนิด Z อัตราส่วนการหมุนเป็น 100 ข้อผิดพลาดของขดลวดทุติยภูมิแต่ละเฟสของ PT น้อยกว่า 0.05%
