เครื่องทดสอบความผิดสายเคเบิลแบบพกพาใต้ดิน 35KV แบบดิจิตอล

เครื่องทดสอบความผิดสาย ZX-A10

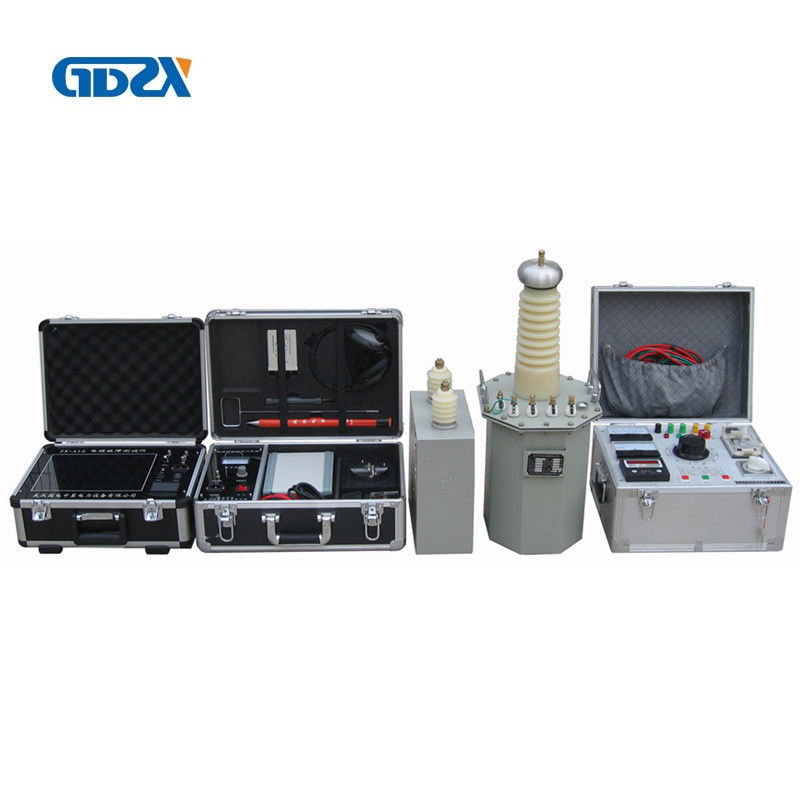

ZX-A10 CABLE FAULT LOCATOR integrated industrial embedded computer platform, Network Communications Service and USB communication system. ZX-A10 CULT FAOCO LOCATOR LOCATOR รวมแพลตฟอร์มคอมพิวเตอร์อุตสาหกรรมฝังตัวบริการการสื่อสารเครือข่ายและระบบการสื่อสาร USB The device consists 3 parts: main system, fault locator and cable line tester. อุปกรณ์ประกอบด้วย 3 ส่วนคือระบบหลักตัวระบุตำแหน่งความผิดและตัวทดสอบสายเคเบิล It is used for cable fault location, cable line and depth test and daily maintenance of cable data. ใช้สำหรับตำแหน่งข้อบกพร่องของสายเคเบิลสายเคเบิลและการทดสอบความลึกและการบำรุงรักษาข้อมูลเคเบิลทุกวัน It can also be used for signal cable fault location for railway station and airport. นอกจากนี้ยังสามารถใช้สำหรับตำแหน่งข้อบกพร่องของสายสัญญาณสำหรับสถานีรถไฟและสนามบิน

คุณสมบัติ:

1. Embedded computer system into cable fault locator. 1. ระบบคอมพิวเตอร์แบบฝังในตัวระบุตำแหน่งสายผิด Lithium-power supply for convenient field tests. แหล่งจ่ายไฟลิเธียมสำหรับการทดสอบภาคสนามที่สะดวก
2. 12.1 นิ้วหน้าจอสัมผัสและระบบ windows XP
3. USB interface. 3. อินเตอร์เฟส USB 5 sampling frequency between 6.25 MHz to 100MHz for cable of different length. 5 ความถี่สุ่มตัวอย่างระหว่าง 6.25 MHz ถึง 100MHz สำหรับสายเคเบิลที่มีความยาวต่างกัน
4. จุดบกพร่องของหูฟังอัตโนมัติและแสดงระยะทางการเคลื่อนที่ของเคอร์เซอร์คู่สามารถแม่นยำถึง 0.15m

5. รูปคลื่นสามารถบีบอัดหรือขยายได้อย่างอิสระ

6. ระบบแสดงรูปคลื่นสองรูปแบบสุ่มซึ่งใกล้เคียงกับรูปคลื่นมาตรฐานสำหรับการอ้างอิงของคุณ
7. รูปคลื่นรวม 40G และไดอะแกรมการเดินสายในสถานที่สำหรับการอ้างอิงของคุณ
8. ตัวอย่างโมดูลาร์อัจฉริยะเพื่อแทนที่สายไฟในสถานที่สุ่มตัวอย่างแยกทั้งหมดด้วย HV เพื่อความปลอดภัย

การประยุกต์ใช้:
1. การทดสอบความผิดของสายเคเบิลสำหรับระดับแรงดันไฟฟ้าที่แตกต่างกันส่วนต่าง ๆ และสื่อต่าง ๆ รวมถึงวงจรเปิดลัดวงจรความต้านทานต่ำการรั่วไหลของความต้านทานสูง
2. การทดสอบสัญญาณสายผิดสำหรับสถานีรถไฟสนามบิน
3. ทดสอบความเร็วการแพร่กระจายคลื่นของสายเคเบิลที่ทราบความยาว
4. ทดสอบเส้นทางเคเบิลและความลึก
5. โหมดการแสดงผล: 12.1 นิ้ว LCD (Windows XP)
6. โหมดหน่วยความจำ: แก้ไขและเคลื่อนย้ายได้ 20G / 2G
7. วิธีทดสอบ: วิธีพัลส์แรงดันไฟฟ้าต่ำ, แรงกระตุ้นอิมพัลส์แฟลช - โอเวอร์วงจร, วิธีแรงดันวาบไฟแบบวโอเวอร์
8. ทดสอบระยะทาง: ไม่น้อยกว่า 40km
9. ระยะการทดสอบสั้นที่สุด (โซนตาบอด): 5-10m
10. ข้อผิดพลาดสถานที่: ± 0.2m
11. ข้อผิดพลาดในการทดสอบ: น้อยกว่า± 1%
12. ความถี่สุ่มตัวอย่าง: 6.25MHz, 10MHz, 25MHz, 50MHz, 100MHz, (ปรับตัวเอง)
13. พลังงาน: AC 220V ± 10% DC 12V (7AH)
14. ความอดทนพลังงานสูงสุด: 4 ชั่วโมง

ข้อมูลทางเทคนิคของเครื่องวิเคราะห์เส้นทาง:
1. ความถี่สัญญาณ: 15KHz คลื่นไซน์
2. กำลังขับ: Pomax≥100W
3. ความต้านทานเอาต์พุต: Zo = Zc
4. โหมดการสั่นสะเทือน: ไม่หยุดหย่อน
5. น้ำหนักสุทธิ: 9.8 กก
6. อุณหภูมิ: -10 ℃ ~ + 40 ℃
7. ขนาดโดยรวม: 180 มม. × 300 มม. × 400 มม
8. ความชื้นสัมพัทธ์: RH≤85% (25 ℃)

เครื่องกำเนิดแรงกระตุ้น

1. DC เอาท์พุท: 32kVปรับอย่างต่อเนื่อง

2. ความจุภายนอก: 1 ~ 8 F

3. ผลกระทบเวลา: 1 ~ 6 วินาที

4. พลังงานชีพจรสูงสุด: 400 ~ 1800J

5. กระแสไฟขาออกสูงสุด: 40mA

6. ข้อผิดพลาดบ่งชี้แรงดันไฟฟ้า: + 2%

7. แรงดันไฟฟ้า: 220VAC 50Hz

8. อุณหภูมิ: -10 ℃ ~ + 50 ℃

9. ปริมาณ: 380 x 260 x 260 มม
