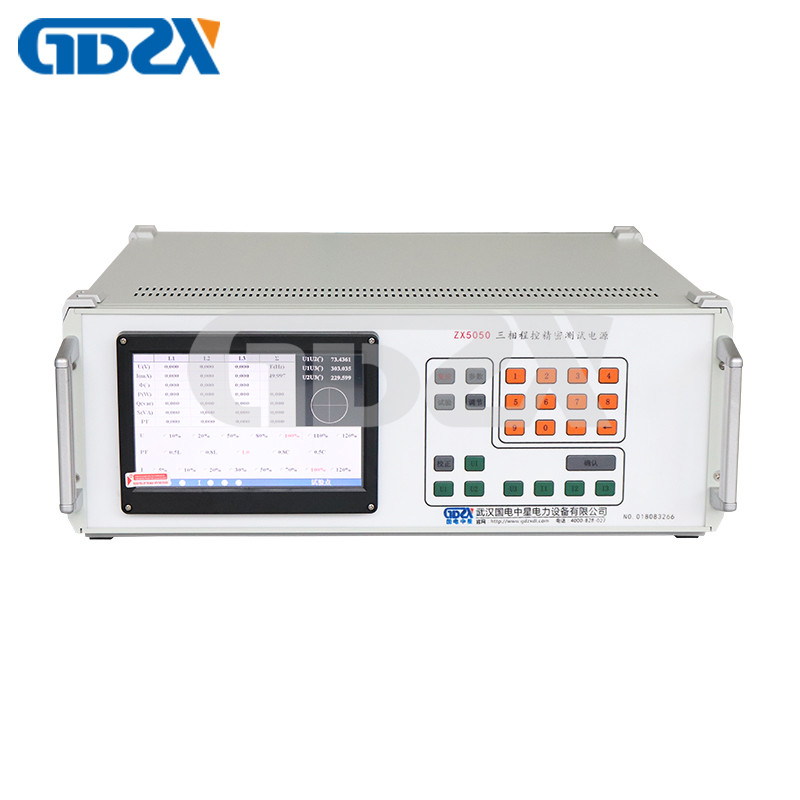

ZX5050 อุปกรณ์ปรับระดับสนามของเครื่องวัดพลังงานไฟฟ้า AC DC Meter Calibration

เครื่องไฟฟ้าทดสอบแบบโปรแกรมสามเฟส ZX5050 ใช้โครงสร้างแหล่งวัดที่บูรณาการ โดยใช้ระบบที่ฝังไว้, จอ LCD สี TFT หน้าจอใหญ่, จอสัมผัส, ชิป CPLDและชุดของอุปกรณ์ที่ทันสมัย เช่น A/D ความแม่นยําสูง, D / A ฯลฯ ขนาดเล็กและน้ําหนักเบา สามารถใช้ได้อย่างแพร่หลายในอุตสาหกรรมวัดไฟฟ้า, ห้องปฏิบัติการไฟฟ้า, และส่วนอื่น ๆ ที่เกี่ยวข้องทําให้สะดวกในการขนและใช้ในสถานที่.

1. แผนควบคุมจอสัมผัสและปุ่มหน้ากากอนามัยถูกใช้เพื่อแสดงข้อมูลจํานวนมาก ซึ่งง่ายและสะดวกต่อการใช้งาน

2. เครื่องวัดพลังงานที่ติดตั้งแสดงปริมาตร เช่น โวลเตจ, กระแส, ความถี่, ขั้นตอน, พลังงานที่ใช้งาน, พลังงานปฏิกิริยา, พลังงานที่ปรากฏ, พลังงานปัจจัย, เป็นต้น

3มันมีฟังก์ชันการป้องกันหลายประการ: ป้องกันการจํากัดกระแสไฟฟ้า ป้องกันการขยายพลังงาน ป้องกันการหมุนสั้นระดับความดัน ป้องกันการเปิดวงจรกระแสไฟฟ้า ป้องกันความร้อนของเครื่องขยายพลังงานและหน้าที่อื่น ๆ.

4อุปกรณ์เกียร์ที่ฉลาด: ภายในช่วงผลิตที่อนุญาตของเครื่องมือ, ผู้ใช้สามารถตั้งค่าความกระชับกําลังและกระแสกระแสของแต่ละความกระชับกําลังและกระแสสามเฟสได้อย่างอิสระจุดการทดสอบและรายละเอียดการปรับความแรงดันและกระแสความเร็ว อ้างอิงถึงมูลค่าเรียงลําดับที่ตั้งโดยผู้ใช้ทําให้มันสะดวกสําหรับผู้ใช้ในการใช้งาน

5จุดทดสอบความกระชับกําลังสูง ปัจจุบันและระยะ สําหรับการทํางานง่าย

6อุปกรณ์พร้อมกับพอร์ต RS232 สําหรับการควบคุมคอมพิวเตอร์และการปรับปรุงซอฟต์แวร์ง่าย

1. พลังงานออก

1) โลเตจ: 10 ~ 450V (ช่วงความแรงกดไฟภายใน 57.7, 100, 220V, 380V) พลังงานออก 20VA

2) ปัจจุบัน: 0.001-20A (ช่วงปัจจุบันภายใน 0.2, 1, 5, 20A), พลังงานการออก 20VA. (ปัจจุบัน 0-100A สามารถปรับปรุง)

3) ความถี่ออก: 45-65Hz

4) ขั้นตอนการออก: 0-359.99 °

5) ความมั่นคง: โลตติจ์และกระแส 0.02% (2 นาที)

6) ความบิดเบือน: ความบิดเบือนของแรงดันและกระแสไฟฟ้าไม่เกิน 0.5% (ภาระที่ไม่ผ่านความจุ)

2. ความแม่นยําในการออกและการแสดง

โครงการ: การแก้ไข

ความดัน: 4 หลักสําคัญ

ความถี่: 0.001Hz

ระยะ: 0.01 °

พลังงาน: 0001

พลังงานที่ใช้งาน: 4 หลักสําคัญ

อัตรากําลังปฏิกิริยา: 4 หลักสําคัญ

ความสามารถที่เห็นได้ชัด: 4 หลักสําคัญ

3จุดทดสอบการกําหนดผลิตที่เหมือนกัน

1) จุดทดสอบความตึงเครียด: 80%, 90%, 100%, 110%, 120%

2) จุดทดสอบปัจจุบัน: 1%, 5%, 10%, 20%, 50%, 100%, 120%

3) จุดทดสอบระยะ: 0.5L, 0.86L, 1.00.86C 0.5C

4) อัมพลิทูดของความดันและกระแสสามเฟสสามารถปรับแยกกันได้ โดยการปรับความละเอียด 10%, 1%, 0.1% และ 0.01% ปรับช่วงที่ 125%

5) ปัจจัยระยะและกําลังของความดันและกระแสสามระยะยังสามารถปรับในระยะ, ด้วยความละเอียดการปรับของ 10 °, 1 °, 0.1 °, และ 0.01 ° ตามลําดับ

6) UB และ UC ยังสามารถปรับระยะของ UA ได้แยกกัน

7) การปรับความถี่ถูกบรรลุโดยการปรับความกระชับและกระแสไฟฟ้าสามเฟสด้วยกัน โดยการปรับความละเอียด 5Hz, 1Hz, 0.1Hz และ 0.01Hz ตามลําดับ

4พลังงานไฟฟ้า: แอค 182-262 วอลต์แบบเฟสเดียว 50/60Hz

5ขนาดภายนอก: 500 × 600 × 178mm

6น้ําหนัก 27 กิโลกรัม
