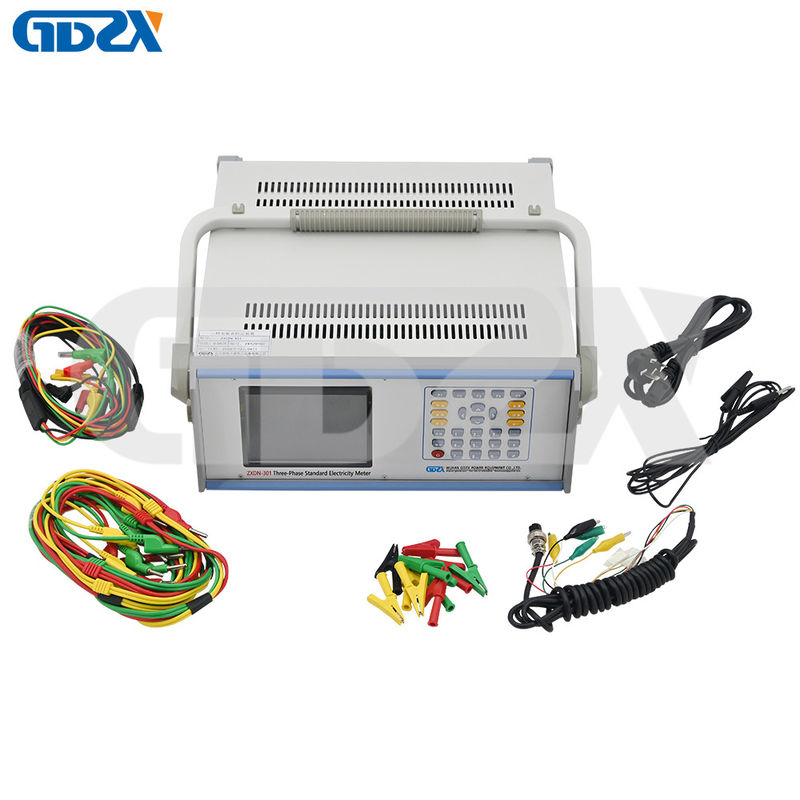

ZXDN-301 เครื่องวัดพลังงานมาตรฐานระดับความละเอียดสูง

ภาพรวมสินค้า

เครื่องวัดพลังงานไฟฟ้าแบบมาตรฐานนี้ มีฟังก์ชันหลายประการ มีระยะยาวและความแม่นยําสูง ความแม่นยํา 0.02มันใช้ DSP ระบบที่ติดตั้งและการสมดุลอุณหภูมิอัตโนมัติและเทคโนโลยีการชดเชยอื่น ๆ ที่เล็กและเบา ใช้งานง่ายและน่าเชื่อถือ

ฟังก์ชั่นและลักษณะ

1. พกพากับกระเป๋าบรรทุกอลูมิเนียม

1การวัดระยะไกล: โลตติจ์ (โฟสติจ์เฟส):1 ~ 560V, ปัจจุบัน: 10mA ~ 120A

2- การวัดหลายวิธี: วัดแรงดัน AC, ขณะนี้, พลังงาน (พลังงานที่ใช้งาน, พลังงานปฏิกิริยา, พลังงานที่ปรากฏ) และพลังงานไฟฟ้าในสี่สี่ส่วนภายใต้ single-phase3P4W Y/ 3P3W Δ รูปแบบการเชื่อมต่อสายไฟนอกจากนี้มันสามารถวัดพลังปฏิกิริยาและพลังงานไฟฟ้าด้วยวิธีการของปฏิกิริยาจริง, พลังปฏิกิริยาข้ามเฟส, จุดเฉลี่ยของปฏิกิริยาเทียม

3การวัดหลายฟังก์ชัน:

ü ฟังก์ชันพื้นฐานของการวัด U, I, ขั้นตอน, ความถี่, กําลังทํางาน, กําลังปฏิกิริยา, PF และความผิดพลาด

ü การวัดระดับของความมั่นคงของความกระชับกําลัง, กระแสและพลังงาน

ü การวัดระดับของความเหลื่อมล้ําของความกระชับและขนาดของกระแสในวงจรสามเฟส

ü การวัดระดับความตึงเครียดและกระแสไฟฟ้าที่ไม่สมดุลในวงจรสามเฟส

ü การวัดระดับความไม่สมองของระยะ

ü การแสดงแผนภูมิเวกเตอร์

เช่น การหมุนตามทิศทางนาฬิกา การหมุนตามทิศทางกลับมามาฬิกา

การเลือกตําแหน่งของปัจจัยพิจารณา ระหว่างเวลา 12:00 น. และ 3:00 น.

ปริมาณการแสดงระยะ: 0~360° หรือ ±180°

ü การแสดงรูปคลื่น การวิเคราะห์ฮาร์โมนิก การคํานวณการบิดเบือน การแสดงคลื่นคลื่นความถี่ที่มีฟังก์ชันขยาย

ü การวัดความต้องการ

ü การวัดความเข้มข้นของอวกาศแม่เหล็ก

ü การวัดความดันตกของอุปกรณ์

ü การวัดค่าคงที่และความถี่ของเครื่องวัดที่ต้องปรับ

ü การวัดกําลังของคลื่นพื้นฐาน

ü การปรับขนาดความผิดพลาดของสามประเภทของเครื่องวัด

ü การออกพูลส์ 3 ท่าทาง, สัตถีสามารถตั้งเป็นอัตโนมัติหรือด้วยมือ

ü ตรวจความผิดพลาดครบวงจรของอุปกรณ์ประกอบด้วยเครื่องวัดระยะเดียว 3 ตัว

ü สามารถใช้งานได้เป็น 3 เมตรมาตรฐานแบบ 1 ขั้นตอน

4การวัดพลังเต็มของคลื่นพื้นฐานและฮาร์โมนิก) หรือพลังพื้นฐานเท่านั้น

5การปรับระดับความผิดพลาดของเครื่องวัดพลังงาน การตั้งค่าและค่าคงที่กระแทกอัตโนมัติ เทคนิคการชดเชยพิเศษ

6การวิเคราะห์ความตึงเครียดและกระแสไฟฟ้าในระดับ 51

7การแสดงข้อมูลและกราฟฟิก: การวัดสภาพการทํางาน รูปแบบคลื่น, เวคเตอร์เฟส, กราฟฮาร์มอนิก

8อัตโนมัติหรือมือ

9ความจุเก็บข้อมูลสูงสุด 30 กลุ่ม และสามารถค้นหาและค้นหาบันทึกได้ตามเงื่อนไข

10. ปฏิบัติการการใส่ตัวอักษร อักษร และสัญลักษณ์

12.การเชื่อมต่อ: สนามเข้ากระแสไฟฟ้าระยะยาวเป็นสนามสาธารณะ ไม่จําเป็นต้องเปลี่ยนสายไฟเมื่อเปลี่ยนกระแสไฟฟ้า

13.การใช้งานหลายครั้ง: สามารถทํางานกับคอมพิวเตอร์ด้วยการสื่อสารทางไกลหรืออุปกรณ์ปรับระดับ

14.RS485, RS232, การสื่อสารพอร์ต USB, อัตรา baud สามารถตั้งได้เมื่อใช้การสื่อสารแบบไม่สมอง

15ด้วยจอ TFT ขนาด 6.4 นิ้ว ขนาด 640*480 พิกเซล แสดงชัดเจนและมีสีสัน

16การออกแบบที่พัฒนาเพื่อมนุษย์ การผสมผสานฟังก์ชันที่เหมาะสม การทํางานง่าย

ปริมาตร

ระยะสัญญาณ:

โวลเตจ: 1 ~ 560V ((โวลเตจระยะ)

ปัจจุบัน: 10mA ~ 120A

ความถี่: 40 ~ 70Hz

การเข้ากระแทก: สูงสุด 2MHz ((TTL)

การออกแรงกระตุ้น: ใช้ค่าคงที่อัตโนมัติ

ความถี่การออกกระแทก FOUT: 60KHz ในช่วงที่ระบุ

ความแม่นยํา

1) การวัดแรงดัน (RMS) 0.02 ((Rd%) ระยะ 30V, 60V,120V,240V,480V, ระยะอัตโนมัติหรือมือ

2) การวัดกระแสปัจจุบัน (RMS) 0.02 ((Rd%) ระยะ:0.2A,1A,5A,20A,100A ระยะทางอัตโนมัติหรือมือ

3) ความผิดพลาดการวัดพลังงานประสิทธิภาพ / พลังงานประสิทธิภาพ: 0.02 ((Rd%)

4) ความผิดพลาดในการวัดพลังงานปฏิกิริยา/พลังงานปฏิกิริยา: 0.02 ((Rd) %

5) การวัดความถี่: ระยะ 45 ~ 70Hz, ความละเอียด: 0.0001Hz, ความผิดพลาด: ± 0.01Hz

6) การวัดระยะ: ระยะ 0 ~ 359.999 ° ((0 ~ ± 180 °), ความละเอียด: 0.001 °, ความผิดพลาด: ± 0.02 °

7) การวัดการลดความแรงดันปลายจุด: ระยะ 0 ~ 400mV, ความละเอียด: 0.1mV, ความผิดพลาด: ± 0.02% ± 1mV

8) การวัดความแข็งแรงของแม่เหล็ก: ระยะ 0 ~ 0.25mT, ความผิดพลาด: ± 10% ± 0.001mT

9) การวัดความกระชับกระแสฮาร์โมนิก:

ระดับ 2 ~ 10 คะแนน % ≤ 30% ความผิดพลาด 0.1%

ระดับ 11 ~ 21 คะแนน % ≤ 30% ความผิดพลาด 0.2%

ระดับ 22 ~ 51 ส่วนประมาณ ≤ 30% ความผิดพลาด: 0.5%

อุปสรรคการเข้า: อุปสรรคการเข้าของแรงดัน: ≥750KΩ, อุปสรรคการเข้าของกระแสปัจจุบัน: 0.001Ω

สภาพแวดล้อมการทํางาน: ระยะอุณหภูมิ 15°C ~ 30°C, คออฟเฟกชั่น: 0.0005/ oC, ความชื้น: 45 ~ 80%

เวลาอุ่น: 30 นาที

พลังงานไฟฟ้า: 220V±10% 50Hz±1%, การบริโภคพลังงาน: ≤50VA

ขนาดและน้ําหนัก: 355×185×145mm, 7.5KG
