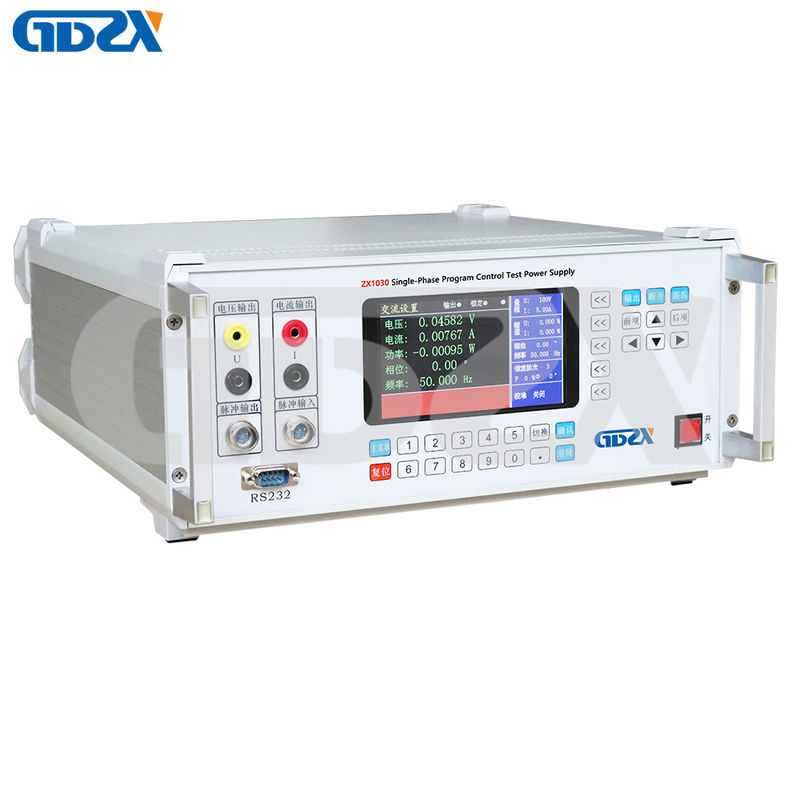

ZX1030 600V 20A เครื่องปรับระดับแหล่งควบคุมโปรแกรมระยะเดียว

เครื่องปรับกําลังไฟฟ้า

0 - 600V 0 - 20A ระยะเดียว การควบคุมโปรแกรมแม่นยํา แหล่งทดสอบ

อุปกรณ์นี้ใช้ FPGA ที่สามารถเขียนโปรแกรมได้ เครื่องแปลง D/A ความแม่นยําความเร็วสูง เทคโนโลยี DDS สามารถควบคุมความถี่ ความขยาย ความถี่ แหล่งสัญญาณระยะ และขยายกําลังสัญญาณได้มันมีมาตรฐานความดันความแม่นยําสูง, ปัจจุบัน, พลังงาน, พลังงานไฟฟ้าภายใน, โดยการตอบสนองแบบ analog ปิดวงจรและการควบคุม PID ดิจิตอลมันสามารถผลิตแรงดัน, ปัจจุบัน, ความถี่, ระยะ,และติดตามปริมาตรที่ตั้งโดยอัตโนมัติในระยะเวลานาน.

เป็นส่วนผสมของเครื่องวัดความถี่พลังงานมาตรฐาน และเครื่องวัดพลังงาน สามารถใช้ในการปรับขนาดเครื่องมือไฟฟ้าหลายชนิดได้และมันสามารถเชื่อมต่อกับ PC เพื่อทําการปรับขนาดอัตโนมัติและการจัดการทั้งหมดของข้อมูลการทดสอบ.

1โครงสร้างที่เรียบง่ายที่สุด แต่เชื่อถือได้มากที่สุด

2สัญญาณการออกที่มีความซื่อสัตย์สูง และความสามารถที่ป้องกันการกระแทกด้วยการใช้เครื่องขยายการทํางานที่มีความแม่นยําสูง

3. การป้องกันการออกแบบสองแบบ ที่สร้างขึ้นในความตึงเครียด, กระแส, ความถี่, ระยะ, พันธมิตรพลังงาน และการออกแบบการควบคุม PID สามารถทํางานได้อย่างมั่นคงในระยะยาว

5.จอ LCD สี, ใช้งานง่าย

6มีกล่องบรรทุกจากสแตนเลสอลูมิเนียม ที่ดูดี

1. พลังงาน ความถี่ ความกระหน่ําออก:

1) ระยะการออก: 0V ~ 720V ระยะแรงดันระดับ 25V,50V,100V,200V,400V,600V

2) ระยะการกําหนด: 0~120% ความละเอียดการกําหนด: 5×10-5

3) ความแม่นยํา

ความผิดพลาดระยะหมาย: ≤±0.06% ((Rd) ±0.04% ((ระยะเต็ม) 0.1class, (≤±0.03% (Rd) ±0.02% ((ระยะเต็ม) 0.05 class

4) พลังงานออก: ระยะเต็ม 100% ≥20VA

2. พลังงาน ความถี่ปัจจุบันการออก:

1) ระยะการออก: 0A ~ 24A

2) ระยะการกระแสไฟฟ้าขนาด 0.1A0.5A,1A,5A,10A,20A

3) ความแม่นยํา: ในระยะหมาย

ความผิดพลาดระยะหมาย: ≤±0.06% ((Rd) ±0.04% ((ระยะเต็ม) หมวด 0.1, ≤±0.03% (Rd) ±0.02% ((ระยะเต็ม) หมวด 0.05

4) พลังงานออก: 1 ~ 20A ≥ 20VA

3ความถี่ออก: ระยะ: 45Hz ~ 65Hz, ความละเอียด: 0.001Hz ความผิดพลาด: 0.01Hz

4ตําแหน่งระยะออก: 0.00 ° - 359.99 ° ความผิดพลาด: 0.1 °

5. การออกอาร์มอนิกส์: การออกอาร์มอนิกส์ 2 ~ 32 ระดับ, ขนาดความยาว 0 ~ 20%, ความละเอียด: 0.010 · N ((N คือการออกอาร์มอนิกส์)

6การบิดรูปคลื่นออก:กระแสไฟฟ้าแรงต่อสลับ ≤0.3%

7. ความถี่ของพลังงาน ความถี่ของผลิต: ระยะ: โลตติจ์และกระแสไฟฟ้าในส่วนใด ๆ

ความผิดพลาดระยะหมาย: ≤±0.06% ((Rd) ±0.04% ((fr) หมวด 0.1, (≤±0.03% (Rd) ±0.02% ((fr) หมวด 0.05

หมายเหตุ: ความแม่นยําของพลังงานปฏิกิริยาจะต่ํากว่าหนึ่งระดับ

8การทดสอบเครื่องวัดพลังงาน: ความผิดพลาดที่รวมกัน 0.1/ 0.05% FS (ผลิตแรงกระตุ้น ≤ 90kHz, หมายเลขสามเฟส = 60kHz)

9อื่นๆ:

1) แหล่งไฟฟ้าทํางาน: โฟสเดียว 220V±10%, 50Hz±5%

2) สิ่งแวดล้อมในการทํางาน: อุณหภูมิ 20°C±10°C, ความชื้นสัมพันธ์: ≤85%RH

3) ขนาดและน้ําหนัก: 460×480×200mm 18kg
