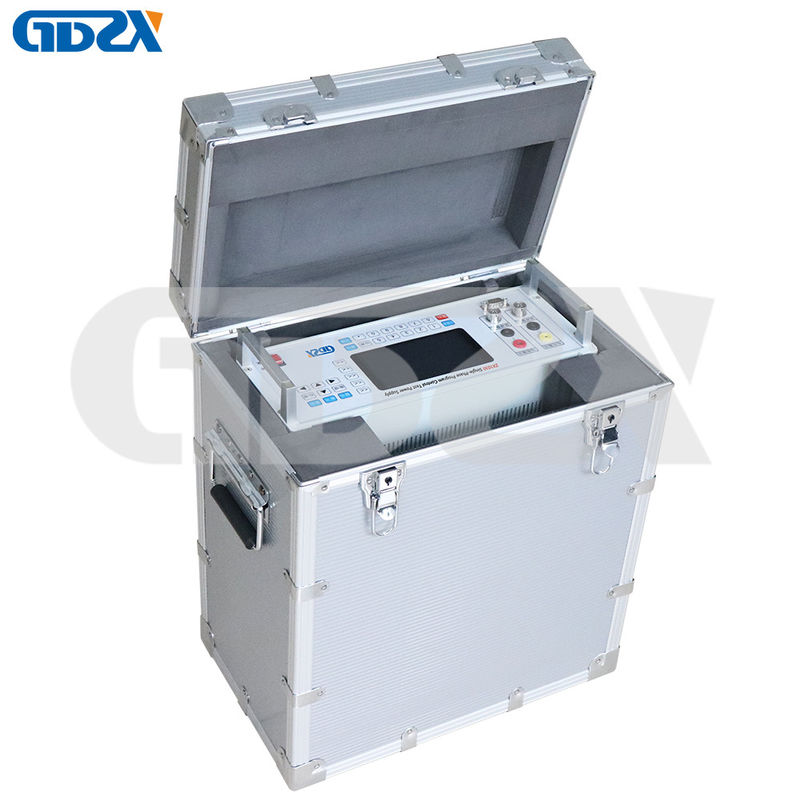

ZX1030 เครื่องปรับขนาดพลังงานไฟฟ้าแม่นยํา ระยะเดียว แหล่งทดสอบการควบคุมโปรแกรม

• ใช้โครงสร้างเซิร์ฟเวอร์แบบขนาน, วงจรตรรกะที่ตั้งโปรแกรมได้ขนาดใหญ่ (FPGA), โครงสร้างเรียบง่าย, ความน่าเชื่อถือดี


• การใช้เครื่องขยายเสียงปฏิบัติการกำลังสูงความแม่นยำสูง ทำให้สัญญาณเอาต์พุตมีความเที่ยงตรงสูง, ทนต่อแรงกระแทกสูง


• มีมาตรฐานแรงดันไฟฟ้า, กระแสไฟฟ้า, ความถี่, เฟส, กำลังไฟฟ้าในตัว, เอาต์พุตการปรับ PID, เพื่อให้แน่ใจว่าอุปกรณ์ทั้งหมดมีความแม่นยำสูง, เสถียรภาพสูง การป้องกันเอาต์พุตคู่


• จอแสดงผลคริสตัลเหลวสี, ใช้งานง่าย, ใช้งานง่าย


• การใช้อลูมิเนียมอัลลอยด์ที่สวยงาม, รูปลักษณ์สวยงาม, น้ำหนักเบา, น้ำหนักเครื่องน้อยกว่า 12 กก.

ตัวบ่งชี้ทางเทคนิค:


1. แรงดันไฟฟ้าขาออกความถี่กำลัง:

1) ช่วงเอาต์พุต: 0V ~ 720V, ช่วงแรงดันไฟฟ้าที่กำหนด: 25V,50V,100V,200V,400V,600V

2) ช่วงการควบคุม: 0～120% , ความละเอียดในการควบคุม: 5×10-5

3) ความแม่นยำ:

ข้อผิดพลาดช่วงที่กำหนด: ≤±0.06%(Rd)±0.04％(เต็มช่วง) คลาส 0.1, (≤±0.03% (Rd)±0.02％(เต็มช่วง) คลาส 0.05

4) กำลังไฟขาออก: เต็มช่วง 100%, ≥20VA

2. กระแสไฟขาออกความถี่กำลัง:

1) ช่วงเอาต์พุต: 0A ~ 24A

2) ช่วงกระแสไฟที่กำหนด: 0.1A,0.5A,1A,5A,10A,20A

3) ความแม่นยำ: ที่ช่วงที่กำหนด

ข้อผิดพลาดช่วงที่กำหนด: ≤±0.06%(Rd)±0.04％(เต็มช่วง) คลาส 0.1, ≤±0.03% (Rd)±0.02％(เต็มช่วง) คลาส 0.05

4) กำลังไฟขาออก: 1~20A ≥20VA

3. ความถี่เอาต์พุต: ช่วง: 45Hz ~ 65Hz, ความละเอียด: 0.001Hz ข้อผิดพลาด: 0.01Hz

4. ตำแหน่งเฟสเอาต์พุต: 0.00 °- 359.99 °, ข้อผิดพลาด: 0.1°

5. ฮาร์มอนิกเอาต์พุต: ฮาร์มอนิกอันดับ 2~32, แอมพลิจูด 0～20%, ความละเอียด: 0.010·N(N คือลำดับฮาร์มอนิก#)

6. การบิดเบือนรูปคลื่นเอาต์พุต: แรงดันไฟฟ้ากระแสสลับ ≤0.3%

7. กำลังไฟขาออกความถี่กำลัง: ช่วง: แรงดันไฟฟ้าที่กำหนดและกระแสไฟที่กำหนดในการรวมกันใดๆ

ข้อผิดพลาดช่วงที่กำหนด: ≤±0.06%(Rd)±0.04％(fr) คลาส 0.1, (≤±0.03% (Rd)±0.02％(fr) คลาส 0.05

หมายเหตุ: ความแม่นยำของกำลังไฟฟ้าปฏิกิริยาจะต่ำกว่าหนึ่งระดับ

8. การทดสอบมิเตอร์วัดพลังงาน: ข้อผิดพลาดรวม 0.1/ 0.05% FS (เอาต์พุตพัลส์≤90kHz, ค่าที่กำหนดสามเฟส=60kHz)

9. อื่นๆ:

1) แหล่งจ่ายไฟทำงาน: เฟสเดียว 220V±10%,50Hz±5%

2) สภาพแวดล้อมการทำงาน: อุณหภูมิ 20℃±10℃, ความชื้นสัมพัทธ์: ≤85%RH

3) ขนาดและน้ำหนัก: 460×480×200mm 18kg
