ชื่อผลิตภัณฑ์: | เครื่องวัดความต้านทานกราวด์ดิจิตอล | พาวเวอร์ซัพพลาย: | DC 7.4V 1.8Ah แบตเตอรี่ลิเธียมแบบชาร์จไฟได้ |
---|---|---|---|
ช่วงความต้านทานกราวด์: | 0.000Ω ~ 3000Ω | ช่วงแรงดันกราวด์: | AC 0.0 ~ 100V (50Hz / 60Hz) |
ทดสอบรูปคลื่นแรงดัน: | คลื่นไซน์ | ความถี่ในการทดสอบ: | 128Hz/111Hz/105Hz/94Hz (เลือกความถี่อัตโนมัติ) |
กระแสไฟทดสอบลัดวงจร: | กระแสสลับสูงสุด 20mA | โหมดการแสดงผล: | จอ LCD ขนาดใหญ่ 6 หลัก |
การจัดเก็บข้อมูล: | 2000 กลุ่ม | น้ำหนักรวม: | 5.95กก. (รวมบรรจุภัณฑ์) |
อุณหภูมิและความชื้นในการทำงาน: | -10 ℃ ~ 40 ℃; -10 ℃ ~ 40 ℃; below 80% Rh ต่ำกว่า 80% Rh | ความต้านทานของฉนวน: | 20MΩ หรือมากกว่า (500V ระหว่างวงจรและเคส) |
ทนทาน: | AC 3700V/Rms (ระหว่างแผงหน้าปัดกับตู้) | ||
แสงสูง: | เครื่องทดสอบความต้านทานกราวด์ 20mA,เครื่องทดสอบความต้านทานกราวด์ป้องกันการรบกวน,เครื่องทดสอบความต้านทานกราวด์ดิจิตอล 20mA |
ความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง 20mA เครื่องทดสอบความต้านทานกราวด์ดิจิตอล
การแนะนำสินค้า
ดิZXET3005 เครื่องทดสอบความต้านทานกราวด์ดิจิตอลได้รับการออกแบบและผลิตตามมาตรฐานการตรวจจับความต้านทานสายดินป้องกันฟ้าผ่าใหม่กระแสไฟทดสอบลัดวงจรถึง 20mAวิธีแบบ 3 สายที่มีความแม่นยำหรือวิธีแบบ 2 สายแบบธรรมดาจะวัดความต้านทานของสายดินเทคโนโลยี FFT (การแปลงฟูเรียร์แบบเร็ว) ได้รับการแนะนำ เทคโนโลยี AFC (การควบคุมความถี่อัตโนมัติ) มีความสามารถในการป้องกันการแทรกแซงและการปรับตัวต่อสิ่งแวดล้อมที่ไม่เหมือนใคร และความสอดคล้องของการทดสอบซ้ำๆ นั้นแข็งแกร่งมีการใช้กันอย่างแพร่หลายในการวัดความต้านทานกราวด์และแรงดันกราวด์ในพลังงานไฟฟ้า โทรคมนาคม อุตุนิยมวิทยา แหล่งน้ำมัน การก่อสร้าง ระบบป้องกันฟ้าผ่า และอุปกรณ์ไฟฟ้าอุตสาหกรรม
คุณสมบัติ
1. วิธีสองและสามสายสำหรับการทดสอบความต้านทานกราวด์ ความต้านทานลูป และความต้านทานบน
2. ความต้านทานการเชื่อมต่อศักย์, แรงดันกราวด์, การทดสอบแรงดันไฟ AC;
3. ออกแบบตามมาตรฐานใหม่ของการทดสอบความทนทานต่อสายดินของอุตุนิยมวิทยา
4. กระแสทดสอบความต้านทานกราวด์ถึง 20mA;
5. การออกแบบกล่องเครื่องมือ, ความต้านทานแรงดัน 200 กก.;
6. FFT, เทคโนโลยี AFC, ความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง;
7. ช่วง: 0.000Ω ~ 3000Ω;
8. ความละเอียด: 0.001Ω
ฟังก์ชั่น | ความต้านทานกราวด์ แรงดันกราวด์ การวัดความต้านทานค่าต่ำ |
แหล่งจ่ายไฟ | แบตเตอรี่ลิเธียมแบบชาร์จไฟ DC 7.4V 1.8Ah ชาร์จเต็มและใช้งานต่อเนื่องได้ประมาณ 8 ชั่วโมง |
ไฟท้าย | แสงไฟหน้าจอสีขาวที่ควบคุมได้ เหมาะสำหรับใช้ในที่มืด |
การวัด | วิธีสามสายที่แม่นยำและวิธีสองสายอย่างง่ายสำหรับการวัดความต้านทานกราวด์ |
วิธีการวัด | การวัดวิธีการแบบสองสายสามสาย: วิธีการเปลี่ยนขั้วปัจจุบันที่ได้รับการจัดอันดับ |
แรงดันไฟฟ้าสู่พื้น: การแก้ไขโดยเฉลี่ย (ระหว่างส่วนต่อประสาน PE) | |
แนว | ความต้านทานกราวด์: 0.000Ω ~ 3000Ω แรงดันกราวด์: AC 0.0 ~ 100V (50Hz / 60Hz) |
ปณิธาน | 0.001Ω;0.1V |
ความแม่นยำ | ความต้านทานกราวด์: ± 2% Rdg ± 0.05Ω (0 ~ 30Ω) ±2%Rdg±5dgt(30~3000Ω) หมายเหตุ: 1. ความต้านทานกราวด์เสริมคือ 100Ω ± 5% และแรงดันกราวด์คือ<5V 2. ข้อผิดพลาดเพิ่มเติมเมื่อแรงดันรบกวนคือ 5V≤ ± 5% Rdg ± 5dgt แรงดันกราวด์: ± 2% Rdg ± 3dgt (50Hz / 60Hz) |
ทดสอบรูปคลื่นแรงดัน | คลื่นไซน์ |
ความถี่ในการทดสอบ | 128Hz/111Hz/105Hz/94Hz (เลือกความถี่อัตโนมัติ) |
กระแสไฟทดสอบลัดวงจร | AC 20mA สูงสุด |
แรงดันทดสอบวงจรเปิด | AC 40V สูงสุด |
โหมดการแสดงผล | จอ LCD ขนาดใหญ่ 6 หลัก |
คำแนะนำในการวัด | ไฟ LED กะพริบระหว่างการวัด, จอ LCD นับถอยหลัง |
ขนาดจอแอลซีดี | 128mm×75mm |
จอ LCD | 124mm×67mm |
ขนาดสินค้า | ขนาดโฮสต์: ประมาณ 320 มม. × 270 มม. × 145 มม. |
ขนาดบรรจุภัณฑ์ด้านนอก: 400mm × 245mm × 335mm | |
สายทดสอบ | 3 แท่ง: แดง 15 ม., เหลือง 10 ม., เขียว 5 ม |
เส้นทดสอบอย่างง่าย | 2 แท่ง: แดง 1.6 ม. หนึ่งแท่งสีดำ 1.6 ม |
คันดินเสริม | 2 ราก: Φ10mm×150mm |
วัดเวลา | แรงดันกราวด์: ประมาณ 2 ครั้ง / วินาที;ความต้านทานกราวด์: ประมาณ 7 วินาที / ครั้ง |
เวลาในการวัด | มากกว่า 5,000 ครั้ง (ทดสอบไฟฟ้าลัดวงจร ทดสอบหนึ่งครั้ง หยุด 30 วินาทีแล้วทดสอบ) |
แรงดันสาย | การวัดกระแสสลับต่ำกว่า 100V |
อินเทอร์เฟซการสื่อสาร | ด้วยอินเทอร์เฟซ RS232 ข้อมูลที่เก็บไว้สามารถอัปโหลดไปยังคอมพิวเตอร์ผ่านซอฟต์แวร์ข้อมูล บันทึกและพิมพ์ |
สายสื่อสาร | สายสื่อสาร RS232 หนึ่งเส้น ยาว 1.5 ม. |
การเก็บรักษาข้อมูล | สัญลักษณ์ "ถือ" บ่งชี้เมื่อเก็บข้อมูล |
การจัดเก็บข้อมูล | 2000 กลุ่ม, คำแนะนำในการจัดเก็บ "MEM", ที่เก็บข้อมูลเต็ม, แสดงสัญลักษณ์ "เต็ม" |
การเข้าถึงข้อมูล | สัญลักษณ์ "READ" หมายถึงเมื่อตรวจสอบข้อมูล |
จอแสดงผลล้น | สัญลักษณ์ "OL" บ่งชี้เมื่อโอเวอร์โฟลว์เกิน |
การทดสอบการรบกวน | ระบุสัญญาณรบกวนโดยอัตโนมัติ และแสดง "NOISE" เมื่อแรงดันไฟฟ้ารบกวนสูงกว่า 5V |
ฟังก์ชั่นปลุก | เมื่อค่าที่วัดได้เกินค่าการตั้งค่าการเตือน สัญญาณเตือน "beep--beep--beep--" |
แรงดันแบตเตอรี่ | เมื่อแรงดันแบตเตอรี่ตกไม่เพียงพอ สัญลักษณ์แรงดันแบตเตอรี่ต่ำจะปรากฏขึ้นเพื่อเตือนความจำเป็นในการชาร์จ |
ปิดเครื่องอัตโนมัติ | ปิดอัตโนมัติหลังจาก 15 นาที |
การใช้พลังงาน | แสงพื้นหลัง: สูงสุด 25mA (การใช้พลังงานแบ็คไลท์แยกต่างหาก) |
สแตนด์บาย: สูงสุด 25mA (ไฟแบ็คไลท์จะดับลงหลังจากเปิดเครื่อง) | |
การวัด: สูงสุด 150mA (ปิดแบ็คไลท์) | |
น้ำหนัก | เครื่องมือ: 2.645 กก. (รวมแบตเตอรี่) |
น้ำหนักรวม: 5.95กก. (รวมบรรจุภัณฑ์) | |
กล่องเครื่องมือ | การออกแบบกล่องเครื่องมือ รับน้ำหนักได้ 200 กก. |
อุณหภูมิและความชื้นในการทำงาน | -10 ℃ ~ 40 ℃;ต่ำกว่า 80% Rh |
อุณหภูมิและความชื้นในการจัดเก็บ | -20 ℃ ~ 60 ℃;ต่ำกว่า 70% Rh |
ป้องกันการโอเวอร์โหลด | การวัดความต้านทานกราวด์: AC-280V / 3 วินาทีระหว่างพอร์ต CE และ PE |
ความต้านทานของฉนวน | 20MΩ หรือมากกว่า (500V ระหว่างวงจรและเคส) |
ทนทาน | AC 3700V / Rms (ระหว่างแผงหน้าปัดและตู้) |
ลักษณะทางแม่เหล็กไฟฟ้า | IEC61326(อีเอ็มซี) |
เหมาะสำหรับกฎระเบียบด้านความปลอดภัย | IEC61010-1 (CAT Ⅲ 300V, CAT IV 150V, ระดับมลพิษ 2); IEC61010-031;IEC61557-1 (ความต้านทานกราวด์); JJG366-2004 (เครื่องวัดความต้านทานกราวด์) |

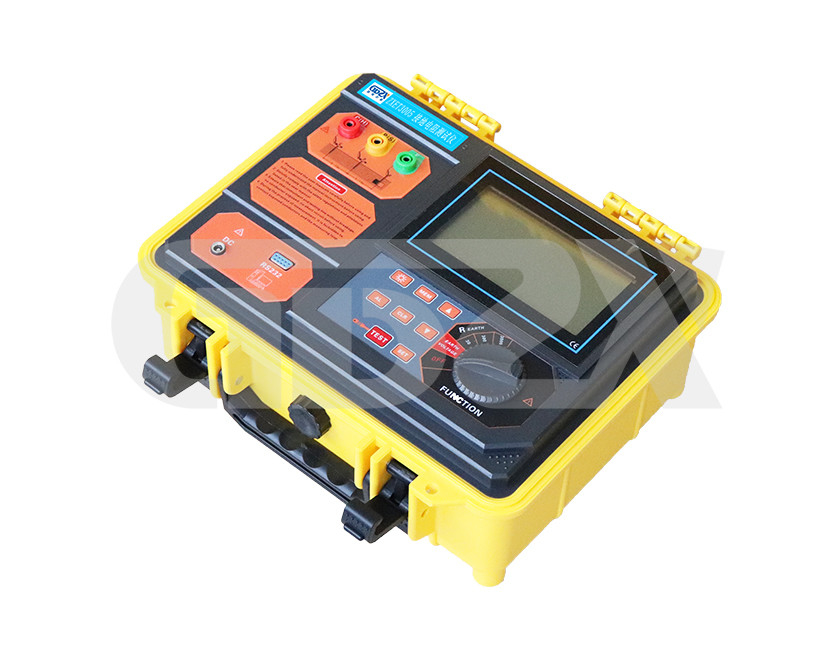

รูปภาพสินค้า
