JSY-03 การทํางานง่าย Anti Interference เครื่องทดสอบการสูญเสียไฟฟ้าดิบอัตโนมัติเต็ม

JSY-03 เครื่องทดสอบการสูญเสียไดอิเล็กทริกแบบอัตโนมัติเต็มรูปแบบป้องกันการรบกวน

1. บทนำผลิตภัณฑ์

เครื่องทดสอบการสูญเสียไดอิเล็กทริก JSY-03 ก้าวข้ามวิธีการวัดแบบดั้งเดิมโดยใช้เทคโนโลยีแหล่งจ่ายไฟความถี่แปรผัน ใช้ไมโครคอนโทรลเลอร์ชิปตัวเดียวและเทคโนโลยีอิเล็กทรอนิกส์สมัยใหม่สำหรับการแปลงความถี่อัตโนมัติ การแปลงอนาล็อกเป็นดิจิทัล และการประมวลผลข้อมูล บรรลุความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง ความเร็วในการทดสอบที่รวดเร็ว ความแม่นยำสูง การแปลงเป็นดิจิทัลอัตโนมัติเต็มรูปแบบ และใช้งานง่าย แหล่งจ่ายไฟใช้แหล่งจ่ายไฟแบบสวิตชิ่งกำลังสูง ซึ่งส่งออกคลื่นไซน์บริสุทธิ์ 45Hz และ 55Hz, เพิ่มแรงดันไฟฟ้าโดยอัตโนมัติ และสามารถให้แรงดันไฟฟ้า 10kV กรองสัญญาณรบกวน 50Hz โดยอัตโนมัติ เหมาะสำหรับการทดสอบในสถานที่ที่มีการรบกวนทางแม่เหล็กไฟฟ้าสูงในสถานีย่อยและพื้นที่อื่นๆ ใช้กันอย่างแพร่หลายสำหรับการวัดการสูญเสียไดอิเล็กทริกของหม้อแปลงไฟฟ้า, หม้อแปลงไฟฟ้า, บูช, ตัวเก็บประจุ, อุปกรณ์ป้องกันฟ้าผ่า และอุปกรณ์อื่นๆ ในอุตสาหกรรมพลังงาน

2. คุณสมบัติ

1. เครื่องมือนี้ใช้เทคโนโลยีกรองดิจิทัลแบบฟูริเยร์ในการวัดค่าความจุ การสูญเสียไดอิเล็กทริก และพารามิเตอร์อื่นๆ ผลการทดสอบมีความแม่นยำสูงและง่ายต่อการวัดแบบอัตโนมัติ

2. เครื่องมือนี้ใช้เทคโนโลยีการแปลงความถี่เพื่อกำจัดการรบกวนความถี่ไฟฟ้า 50Hz ในสถานที่ และสามารถวัดข้อมูลที่เชื่อถือได้แม้ในสภาพแวดล้อมที่มีการรบกวนทางแม่เหล็กไฟฟ้าสูง

3. ใช้หน้าจอ LCD ขนาดใหญ่แบบสัมผัสเต็มรูปแบบ ใช้งานง่าย หน้าจอ LCD แบบสัมผัสเต็มรูปแบบ, อินเทอร์เฟซการทำงานแบบกราฟิกเต็มรูปแบบขนาดใหญ่พิเศษ, ทุกขั้นตอนมีความชัดเจนและชัดเจนมาก และผู้ปฏิบัติงานสามารถใช้งานได้โดยไม่ต้องมีการฝึกอบรมวิชาชีพเพิ่มเติม การวัดกระบวนการทั้งหมดสามารถทำได้โดยการสัมผัสเบาๆ

4. การจัดเก็บข้อมูล: ติดตั้งชิปปฏิทินและหน่วยความจำความจุขนาดใหญ่ สามารถบันทึกผลการตรวจจับได้ตลอดเวลา ดูบันทึกประวัติได้ตลอดเวลา และพิมพ์ออกมาได้ สามารถแสดงและพิมพ์เวลาปัจจุบันและเวลาจัดเก็บได้ตลอดเวลา

5. การจัดการข้อมูลทางวิทยาศาสตร์: ข้อมูลเครื่องมือสามารถส่งออกผ่านแฟลชไดรฟ์ USB และสามารถดูและจัดการบนพีซีเครื่องใดก็ได้ผ่านซอฟต์แวร์เฉพาะ

6. เครื่องมือนี้ใช้งานง่าย และกระบวนการวัดถูกควบคุมโดยไมโครโปรเซสเซอร์ ตราบใดที่เลือกวิธีการวัดที่เหมาะสม การวัดข้อมูลสามารถทำได้โดยอัตโนมัติภายใต้การควบคุมของไมโครโปรเซสเซอร์

7. รุ่นบูรณาการ ติดตั้งตัวเก็บประจุมาตรฐานและแหล่งจ่ายไฟแรงดันสูง ช่วยอำนวยความสะดวกในการทดสอบในสถานที่และลดการเดินสายในสถานที่

8. เครื่องมือนี้มีความแม่นยำในการวัดสูงและสามารถตอบสนองความต้องการในการวัดการสูญเสียไดอิเล็กทริกของน้ำมัน ดังนั้นจึงจำเป็นต้องติดตั้งเฉพาะถ้วยน้ำมันมาตรฐานและสายทดสอบเฉพาะเพื่อทำการวัดการสูญเสียไดอิเล็กทริกของน้ำมัน

9. มีฟังก์ชันการป้องกันการเดินสายแบบย้อนกลับแรงดันไฟฟ้าต่ำ เมื่อต่อสายดินบัส CVT 220kV สามารถวัด C11 สำหรับการสูญเสียไดอิเล็กทริกการเดินสายแบบย้อนกลับ 10kV โดยไม่ต้องถอดสายไฟ

10. สามารถทำการทดสอบแรงดันไฟฟ้าทน AC ได้ สะดวกสำหรับการทดสอบแรงดันไฟฟ้าทน AC ทุติยภูมิ PT และ CT, การทดสอบแรงดันไฟฟ้าทนระบบแรงดันไฟฟ้าต่ำ 400V

11. สามารถระบุแหล่งจ่ายไฟแรงดันสูงภายนอกที่มีความถี่ตั้งแต่ 40Hz ถึง 300Hz ทำให้สามารถทำการทดสอบการสูญเสียไดอิเล็กทริกแรงดันสูงความจุสูงโดยใช้แหล่งจ่ายไฟความถี่ไฟฟ้าหรือแหล่งจ่ายไฟเรโซแนนซ์แบบอนุกรม

12. ติดตั้งฟังก์ชันการทดสอบ CVT สามารถทำการทดสอบการกระตุ้นตัวเองของ CVT และสามารถตั้งค่าขีดจำกัดการป้องกันสี่แบบ: แรงดันไฟฟ้า/กระแสไฟฟ้าสูงและแรงดันไฟฟ้า/กระแสไฟฟ้าต่ำ เพื่อความปลอดภัยส่วนบุคคลและอุปกรณ์

เมื่อทำการทดสอบ CVT ไม่เพียงแต่สามารถทดสอบค่าความจุและการสูญเสียไดอิเล็กทริกของ C1 และ C2 ได้โดยอัตโนมัติเท่านั้น แต่ยังสามารถทดสอบค่าความจุรวมและการสูญเสียไดอิเล็กทริกของอุปกรณ์ CVT ได้อีกด้วย

14 มาพร้อมกับเครื่องพิมพ์ความร้อนที่สามารถพิมพ์และส่งออกได้ และมาพร้อมกับนาฬิกาปฏิทิน ทำให้ผู้ใช้สามารถพิมพ์รายงานการทดสอบได้ง่าย นอกจากนี้ยังมาพร้อมกับแฟลชไดรฟ์ USB สำหรับเอาต์พุต

15. พร้อมอินเทอร์เฟซคอมพิวเตอร์ คอมพิวเตอร์สามารถควบคุมเครื่องมือได้ 32 เครื่องและสามารถรวมเข้ากับรถทดสอบแรงดันไฟฟ้าสูงแบบครบวงจรเพื่อให้บรรลุการวัด การประมวลผลข้อมูล และการส่งออกรายงาน

16. ฟังก์ชันป้องกันการลงกราวด์: เมื่อเครื่องมือไม่ได้ลงกราวด์หรือมีการลงกราวด์ที่ไม่ดี เครื่องมือจะไม่เข้าสู่โปรแกรมปกติและจะไม่ส่งออกแรงดันไฟฟ้าสูง ฟังก์ชันป้องกันกระแสเกินช่วยให้มั่นใจได้ว่าเครื่องมือจะไม่เสียหายในกรณีที่เกิดไฟฟ้าลัดวงจรหรือการพังทลายของวัตถุทดสอบ

ฟังก์ชันป้องกันไฟฟ้าช็อต เมื่อผู้ปฏิบัติงานเครื่องมือได้รับไฟฟ้าช็อตโดยไม่ได้ตั้งใจ เครื่องมือจะตัดแรงดันไฟฟ้าสูงทันทีเพื่อความปลอดภัยของบุคลากรทดสอบ

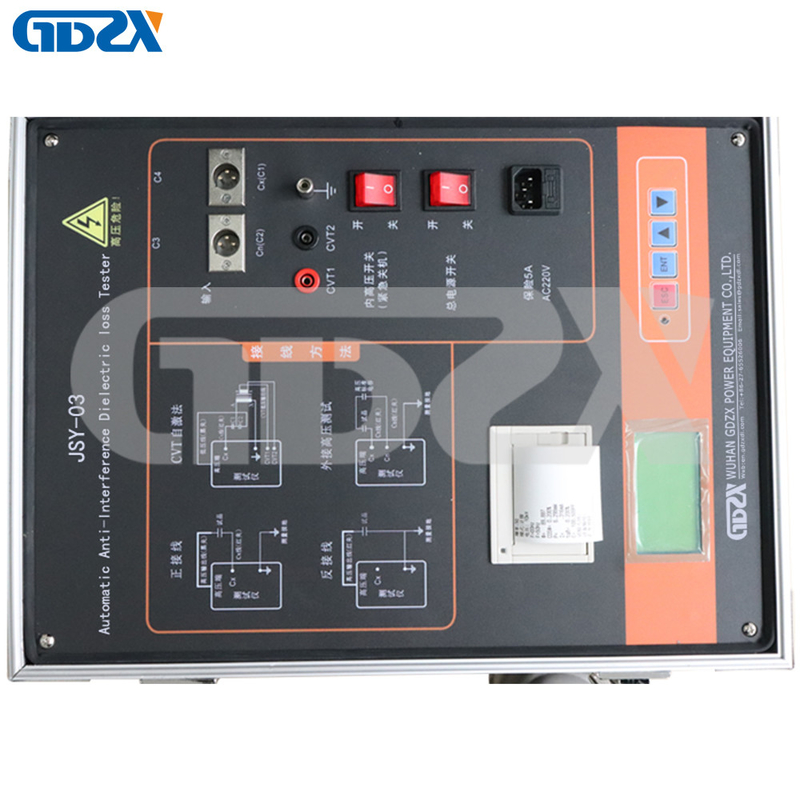

รูปภาพสินค้า
