เครื่องตรวจสอบความผิดพลาดระบบ 10cm ZX-Z10 เครื่องตรวจสอบความผิดพลาดสายไฟฟ้าอัตโนมัติ

การนําเสนอสินค้า:
อุปกรณ์นี้ใช้ Time Domain Reflectometry (TDR) ในการวินิจฉัยความผิดพลาดต่าง ๆ ในสายไฟฟ้า, สายสายสื่อสาร coaxial, สายสายโทรศัพท์, สายไฟควบคุม, สายไฟเหมืองแร่, สายไฟใต้ทะเลและอีกมากมายมันตรวจพบความต้านทานต่ํา, สายวงจรสั้น, สายวงจรเปิด, การรั่วไหลความต้านทานสูง, และความต้านทาน flashover ความผิดพลาดสูง

เป็นอุปกรณ์การตรวจสอบความผิดพลาดในเคเบิลที่สามารถพกพาได้ และมีความฉลาดรุ่นใหม่ ซึ่งรวมคอมพิวเตอร์จอสัมผัสอุตสาหกรรมที่มีประสิทธิภาพสูงแบตเตอรี่พอลิเมอร์ความจุสูง, แอดป์เตอร์การชาร์จ และอุปกรณ์เสริม. มันคอมแพคต น้ําหนักเบาและง่ายต่อผู้ใช้

โดยเฉพาะอย่างยิ่ง อุปกรณ์นี้โดดเด่นในการต่อต้านการรบกวนของไฟฟ้าและยังคงคง แม้กระทั่งภายใต้สภาพแวดล้อมแรงกระตุ้นความดันสูง (หลายหมื่นโวลต์) โดยไม่ต้องเกิดการชนระบบสร้างด้วยเทคโนโลยีที่ทันสมัย, วิศวกรรมความแม่นยําและคุณภาพสูงสุด, มันยกการตรวจสอบความผิดพลาดของสายไฟฟ้าขึ้นสู่ระดับสูงใหม่, ให้ความแม่นยําที่พิเศษ, การทํางานที่ฉลาด, การใช้งานที่กว้างขวาง, และการทํางานที่น่าเชื่อถือ.

ลักษณะสําคัญ:

1.ตรวจสอบความผิดพลาดในสายไฟฟ้าทองแดง / อลูมิเนียม 35kV และต่ํากว่า, สายไฟฟ้าสื่อสารโคอาเซียล, และสายโทรศัพท์, รวมถึงวงจรเปิด, วงจรสั้น, Flashover ความต้านทานสูงและความต้านทานสูง ความผิดพลาดการรั่ว.

2.รองรับวิธีการทดสอบหลายวิธี: วิธีการกระแทกแรงดันต่ํา, วิธีการเก็บตัวอย่างกระแสแรงดันแรงดันสูง, และวิธีการฟลชอเวอร์แรงดันสูง DC

3.ใช้พลังงานจากแบตเตอรี่พอลิเมอร์ที่สามารถชาร์จใหม่ได้ หรือพลังงานจากเครือข่ายไฟฟ้า การเก็บตัวอย่างที่เชื่อมต่อกับ USB รับประกันความโดดเดี่ยวที่สมบูรณ์แบบระหว่างผู้ใช้งาน เครื่องมือ และสภาพแวดล้อมความดันสูงการรับประกันความปลอดภัยและการป้องกันการแทรกแซง.

4เทคโนโลยีการประมวลผลสัญญาณที่ก้าวหน้า และ UI ของจีน ให้การแสดงรูปคลื่นที่ชัดเจน ทําให้การวิเคราะห์ความผิดพลาดง่ายขึ้น

5ระบบปฏิบัติการ Windows CE ที่เข้าถึงผู้ใช้ เพื่อให้ใช้งานได้ง่าย

6การสนับสนุนออนไลน์โดยผู้เชี่ยวชาญ: การทดสอบรูปคลื่นทางอีเมลเพื่อการวิเคราะห์และแนะแนวในวันเดียวกัน การอัพเดทฐานข้อมูลรูปคลื่นความผิดพลาดและการศึกษากรณีเป็นประจําผ่านอีเมลเพิ่มความชํานาญของผู้ใช้

7. การเปรียบเทียบรูปคลื่นสองสาย เพื่อการวิเคราะห์ที่แม่นยํา

ข้อมูลการใช้งาน:

1ระยะการวัด: 4m ถึง 40km

2ความแม่นยํา:

ความผิดพลาด ≤1m สําหรับระยะ <1km

ความผิดพลาดสัมพัทธ์ ≤0.5% สําหรับระยะ > 1 กม.

3อัมพลิทูด์: ≥250V (50Ω load)

4ความกว้างของกระแทก: 0.2μs, 2μs, 4μs

5.ความถี่ในการเก็บตัวอย่าง: 48MHz

6.ความผิดพลาดระบบ: 10 ซม. (เมื่อรวมกับตัวตรวจจับที่สอดคล้องด้วยดิจิตอล)

7.ความละเอียด: V/(2f) (V = ความเร็วของคลื่นในเคเบิล [m/μs]; f = ความถี่ในการเก็บตัวอย่าง [MHz] ตัวอย่าง: สําหรับเคเบิลกระดาษที่ท่วมน้ํามัน (V=160m/μs) ที่ 40MHz ความละเอียด = 2m

8ความเร็วคลื่นที่ตั้งค่าไว้ก่อน:

กระดาษท่อน้ํามัน: 160m/μs

โพลีเอธีเลนเชื่อมต่อ (XLPE): 172m/μs

PVC: 184m/μs

สายยางเหมืองแร่: 100m/μs

สามารถปรับแต่งได้สําหรับสายไฟที่ไม่ใช่มาตรฐาน

9การคํานวณความเร็วคลื่น: สําหรับสายไฟฟ้าที่ไม่ใช่สายไฟฟ้า กรอกความยาวที่ทราบไว้เพื่อกําหนดความเร็วการกระจายคลื่น

10วิธีการเก็บตัวอย่าง: การเก็บตัวอย่างในขณะนี้

11พลังงานไฟฟ้า:

AC: 220V±10%, 50Hz±5% (การทํางาน 24+ ชั่วโมง)

แบตเตอรี่ภายใน: ใช้งานต่อเนื่อง 6 ชั่วโมง (ชาร์จเต็ม)

12อุณหภูมิการทํางาน: -10 °C ถึง 50 °C

13ขนาดและน้ําหนัก: 390×310×180 มิลลิเมตร, 3 กิโลกรัม

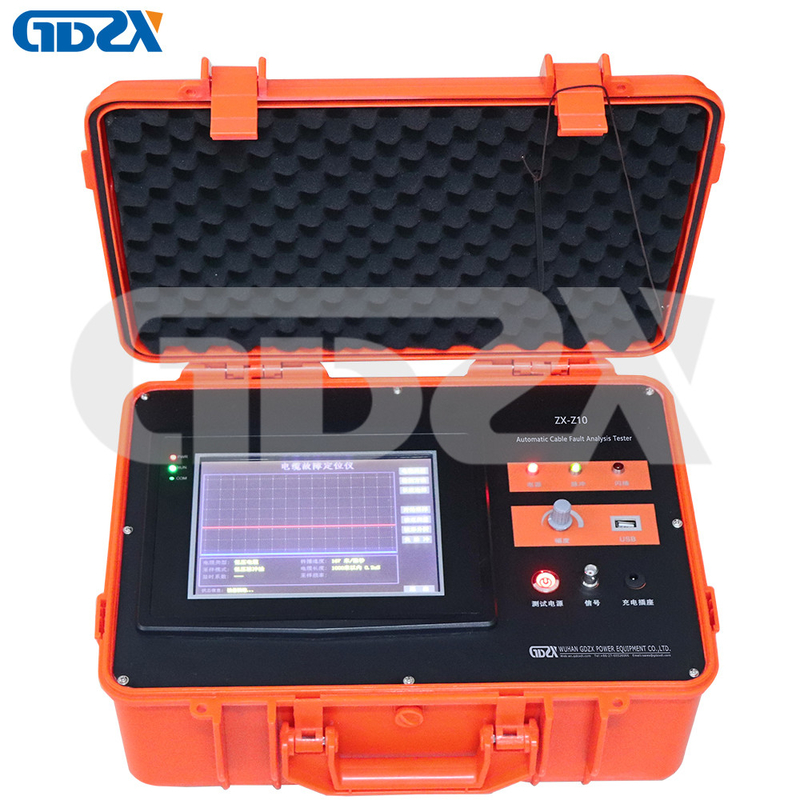

ภาพสินค้า
